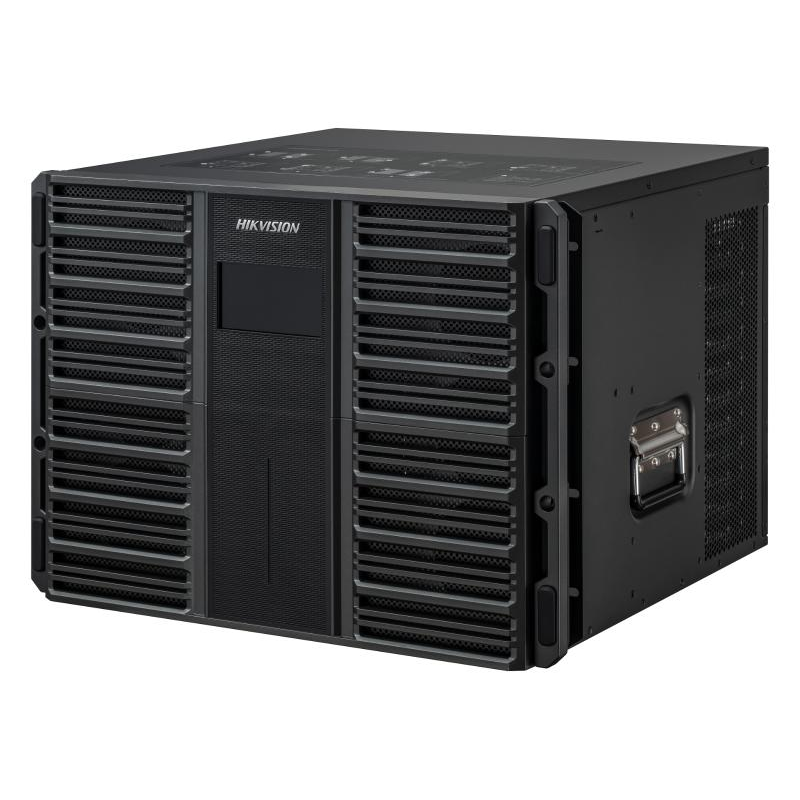

  ?？低旸S-B30系列視頻綜合平臺機箱和業務板卡

  產品簡介

  視頻綜合平臺B30系列是參考ATCA（Advanced Telecommunications Computing Architecture ***電信計算架構）標準設計，是一款集圖像處理、網絡功能、日志管理、設備維護于一體的電信級綜合處理平臺。設備具備多種接口類型的視頻接入輸出，支持輸入源的網絡編碼及實時預覽，支持多種類型網絡源的解碼及輸出，支持超高清輸入的拼接及畫面融合，支持大屏拼接、漫游等各類電視墻操作，具備用戶管理、網絡管理、運維管理、報警管理、日志管理等功能。設備采用插拔式模塊化設計，主機系統通過配置不同的業務子板實現不同的功能，具有良好的兼容性以及擴展性，可廣泛應用于視頻系統、指揮系統項目。

  DS-B30-S11 ?？低旸S-B30系列視頻綜合平臺機箱和業務板卡 DS-B30-S23 DS-B30-04HI DS-B30-04VI DS-B30-04DI DS-B30-02HI/4K DS-B30-02DPI/4K DS-B30-04DO DS-B30-04HO DS-B30-04VO 功能特性：

  標準機架式機箱，搭載雙電源、智能調速風扇、液晶操作面板；

  插拔式模塊化設計，可熱插拔；

  支持VGA、DVI、HDMI、DP信號源輸入，VGA、DVI、HDMI信號源輸出；

  支持4K60 444輸入；

  支持視音頻同步解碼，且支持音頻內嵌和外置輸入輸出；

  支持H.264/H.265編碼，默認采用H.265；

  視頻輸出zui大的LED帶載能力為單口260W；

  支持3200W高清視頻解碼；

  解碼支持H.265、H.264、MPEG等主流格式；

  支持1/4/6/9/16畫面分割顯示；

  支持開窗和漫游，單屏支持6個4K圖層；

  支持超高分融合，zui大支持16×4K超高清信號接入；

  支持虛擬LED功能，zui多添加字幕12個，單墻3個；

  支持電視墻回顯；

  zui多支持8個電視墻，用戶可以自定義電視墻布局；

  支持WEB方式、Android和IOS客戶端訪問和操作；

  支持ONVIF協議接入設備解碼；

  支持GB協議接入平臺實現管理和操作。

  訂貨型號

  機箱系統（標配）

  名稱 型號 說明

  主機箱系統 DS-B30-S11 11槽位機箱，10混插槽位，1輸出槽位；標配2個電源，1個主控板

  主機箱系統 DS-B30-S23 23槽位機箱，7輸入槽位，13輸出槽位，3混插槽位；標配2個電源，1個主控板

  業務子板

  名稱 型號 說明

  HDMI輸入板 DS-B30-04HI 4個HDMI輸入接口

  VGA輸入板 DS-B30-04VI 4個VGA輸入接口

  DVI輸入板 DS-B30-04DI 4個DVI輸入接口

  HDMI UHD輸入板 DS-B30-02HI/4K 2個HDMI超高清輸入接口

  DP輸入板 DS-B30-02DPI/4K 2個DP超高清輸入接口

  DVI輸出板 DS-B30-04DO 4個DVI輸出接口

  HDMI輸出板 DS-B30-04HO 4個HDMI輸出接口

  VGA輸出板 DS-B30-04VO 4個VGA輸出接口

  DS-B30-S11 海康威視DS-B30系列視頻綜合平臺機箱和業務板卡 DS-B30-S23 DS-B30-04HI DS-B30-04VI DS-B30-04DI DS-B30-02HI/4K DS-B30-02DPI/4K DS-B30-04DO DS-B30-04HO DS-B30-04VO 技術參數

  DS-B30系列一體機

  設備型號 DS-B30-S11 DS-B30-S23

  設備參數 電源接口 AC 100 ~ 240 V，50/60 Hz AC 100 ~ 240 V，50/60 Hz

  尺寸(寬*高*深) 442 mm (寬) × 207.8 mm (高) × 446 mm (深) 442 mm (寬) × 354.8 mm (高) × 446 mm (深)

  機箱高度 4.7 U 8 U

  電源數 2 2

  功耗 ≤ 800 W(滿配) ≤ 800 W(滿配)

  機箱參數 總線類型 千兆網絡交換 千兆網絡交換

  槽位數 子板槽位 × 11，主控槽位 × 2 子板槽位 × 23，主控槽位 × 2

  重量(滿配) ≤ 60 kg(滿配) ≤ 60 kg(滿配)

  環境參數 工作溫度 0 °C ~ 50 °C 0 °C ~ 50 °C

  工作濕度 10% ~ 90% 10% ~ 90%

  主控板

  （DS-B30-MCU） 串行接口 2個，1個Console控制口（RJ45接口） + 1個RS485/232復用口（RJ45接口）

  USB接口 1個，USB 2.0

  網口 1個，RJ45，10 M/100 M/1000 M自適應以太網口

  HDMI輸入板

  （DS-B30-04HI） 輸入分辨率 1024 × 768@60 Hz、1280 × 1024@60 Hz、1366 × 768@60 Hz、1440 × 900@60 Hz、

  1680 × 1050@60 Hz、1280 × 960@60 Hz、1600 × 1200@60 Hz、1280 × 720P@50 Hz、

  1280 × 720P@60 Hz、1920 × 1080P@50 Hz、1920 × 1080P@60 Hz、1920 × 1200@60 Hz

  視頻輸入接口數 4

  視頻輸入接口類型 HDMI

  音頻輸入接口數 4

  音頻輸入接口類型 Mini-DP轉3.5 mm

  VGA 輸入板

  （DS-B30-04VI） 輸入分辨率 1024 × 768@60 Hz、1280 × 1024@60 Hz、1366 × 768@60 Hz、1440 × 900@60 Hz、

  1680 × 1050@60 Hz、1280 × 960@60 Hz、1600 × 1200@60 Hz、1280 × 720P@60 Hz、

  1920 × 1080P@50 Hz、1920 × 1080P@60 Hz、1920 × 1200@60 Hz

  視頻輸入接口數 4

  視頻輸入接口類型 VGA

  音頻輸入接口數 4

  音頻輸入接口類型 Mini-DP轉3.5 mm

  DVI 輸入板

  （DS-B30-04DI） 輸入分辨率 1024 × 768@60 Hz、1280 × 1024@60 Hz、1366 × 768@60 Hz、1440 × 900@60 Hz、

  1680 × 1050@60 Hz、1280 × 960@60 Hz、1600 × 1200@60 Hz、1280 × 720P@60 Hz、

  1920 × 1080P@50 Hz、1920 × 1080P@60 Hz、1920 × 1200@60 Hz

  視頻輸入接口數 4

  視頻輸入接口類型 DVI

  音頻輸入接口數 4

  音頻輸入接口類型 Mini-DP轉4路3.5 mm

  HDMI UHD輸入板

  （DS-B30-02HI/4K） 輸入分辨率 1920 × 1080p@60 Hz、1920 × 1200@60 Hz、3840 × 2160@30 Hz、3840 × 2160@60 Hz（僅奇數口）、4096 × 2160@30 Hz、4096 × 2160@60 Hz（僅奇數口），支持自定義輸入分辨率，寬高范圍1920 × 1080 ~ 4096 × 2160

  視頻輸入接口數 2

  視頻輸入接口類型 HDMI

  音頻輸入接口數 2

  音頻輸入接口類型 Mini-DP轉4路3.5 mm

  DP輸入板

  （DS-B30-02DPI/4K） 輸入分辨率 1920 × 1080p@60 Hz、1920 × 1200@60 Hz、3840 × 2160@30 Hz、3840 × 2160@60 Hz（僅奇數口）、4096 × 2160@30 Hz、4096 × 2160@60 Hz（僅奇數口），支持自定義輸入分辨率，寬高范圍1920 × 1080 ~ 4096 × 2160

  視頻輸入接口數 2

  視頻輸入接口類型 DP

  音頻輸入接口數 2

  音頻輸入接口類型 Mini-DP轉4路3.5 mm

  DVI輸出板

  （DS-B30-04DO） zui大輸出分辨率 1920 × 1200

  視頻輸出接口數 4

  視頻輸出接口類型 DVI

  音頻輸出接口數 4

  音頻輸出接口類型 Mini-DP轉4路3.5 mm

  HDMI 輸出板

  （DS-B30-04HO） zui大輸出分辨率 1920 × 1200

  視頻輸出接口數 4

  視頻輸出接口類型 HDMI

  音頻輸出接口數 4

  音頻輸出接口類型 Mini-DP轉4路3.5 mm

  VGA輸出板

  （DS-B30-04VO） zui大輸出分辨率 1920 × 1200

  視頻輸出接口數 4

  視頻輸出接口類型 VGA

  音頻輸出接口數 4

  音頻輸出接口類型 Mini-DP轉4路3.5 mm

  DS-B30-S11 海康威視DS-B30系列視頻綜合平臺機箱和業務板卡 DS-B30-S23 DS-B30-04HI DS-B30-04VI DS-B30-04DI DS-B30-02HI/4K DS-B30-02DPI/4K DS-B30-04DO DS-B30-04HO DS-B30-04VO 物理接口

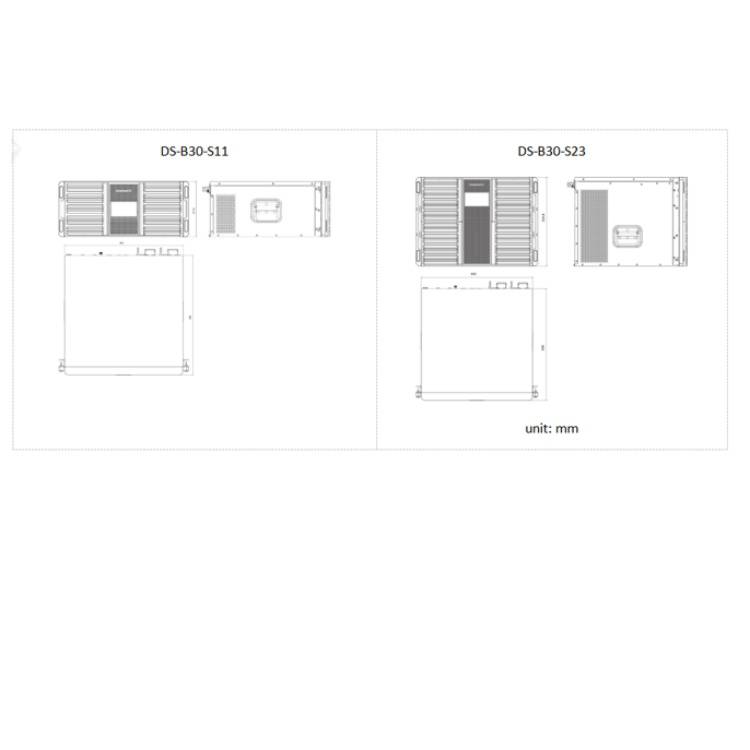

  DS-B30-S11 ?？低旸S-B30系列視頻綜合平臺機箱和業務板卡 DS-B30-S23 DS-B30-04HI DS-B30-04VI DS-B30-04DI DS-B30-02HI/4K DS-B30-02DPI/4K DS-B30-04DO DS-B30-04HO DS-B30-04VO 外形尺寸：

  DS-B30-S11

  DS-B30-S23

  unit: mm
