DS-C31S-S23 ?？低旵31S 23槽位機箱 機箱支持部分混插； 8U標準機架式設計，運營級ATCA機箱系統；雙電源冗余設計（選配）、可拓展雙主控（選配），智能風扇自動調溫，確保系統穩定可靠；插拔式模塊化設計，可根據需求靈活擴展，業務板卡可熱插拔，方便設備維護；支持電腦、視頻會議終端、超高分服務器等視頻輸入信號源，支持VGA、DVI、HDMI、HDMI 4K、DP 4K信號輸入，支持網絡IPC、NVR等設備類型作為網絡信號源輸入

  DS-C31S-S23

  ?？低旵31S 23槽位機箱

  DS-C31S-S23 ?？低旵31S 23槽位機箱 功能特性：

  硬件結構

  ? 機箱支持部分混插

  ? 8U標準機架式設計，運營級ATCA機箱系統

  ? 雙電源冗余設計（選配）、可拓展雙主控（選配），智能風扇自動調溫，確保系統穩定可靠

  ? 插拔式模塊化設計，可根據需求靈活擴展，業務板卡可熱插拔，方便設備維護

  視頻輸入

  ? 支持電腦、視頻會議終端、超高分服務器等視頻輸入信號源，支持VGA、DVI、HDMI、HDMI 4K、DP 4K信號輸入，支持網絡IPC、NVR等設備類型作為網絡信號源輸入

  ? 支持復合音頻及單獨音頻輸入

  ? 圖像采集及輸出均支持YUV 444，無損畫質

  ? 支持超高分融合，支持輸入OSD疊加，支持輸入圖像裁剪

  視頻輸出

  ? 支持DVI、HDMI、HDMI 4K視頻信號輸出；支持二合一網口輸出

  ? 支持復合音頻及單獨音頻輸出

  視頻解碼

  ? 解碼板支持IPC/NVR等網絡源解碼，支持H264、H265、Smart264、Smart265、MJPEG等主流格式，支持PS、TS、ES、RTP等主流封裝格式

  ? 支持3200W高清視頻解碼（選配解碼板，單機箱最多2張）

  ? 支持碼流修改和切換；支持解碼異常提示

  電視墻功能

  ? 支持多電視墻，支持4電視墻

  ? 支持電視墻預編輯、窗口可視化預覽（選配預覽板）

  ? 支持開窗和漫游功能，單屏支持6個4K圖層開窗，單個窗口支持1/4/6/8/9/16畫面分割

  ? 支持4張底圖顯示，單墻1張，分辨率為1080P（選配預覽板分辨率為4K）

  ? 支持虛擬條屏，整機支持12個字幕，單墻支持3個，支持背景顏色/透明度、字體類型/顏色/大小/方向、滾動速度設置、時鐘添加（加解碼板）

  ? 支持通過客戶端軟件抓屏，進行桌面投屏上墻

  設備接入和開放

  ? 支持網絡鍵盤/串口鍵盤接入進行設備控制，通過鍵盤操作實現視分屏切換、組操作及輪巡、場景切換、PTZ控制、電視墻回放等

  DS-C31S-S23 ?？低旵31S 23槽位機箱 規格參數：

  機箱高度：8U

  總線類型：萬兆網交換

  信號采樣質量：YUV444

  業務板卡混插：部分槽位支持，總槽位23，輸入槽位7，輸出槽位12，混插槽位3，特殊槽位1（支持資源板和輸出板）

  主控板槽位數：2

  業務板槽位數：23

  配置主控板數量：1

  整機解碼能力：48路1080P30

  整機拼接能力：64路

  網口：1個，RJ45，10M/100M/1000M自適應以太網口

  USB接口數量：1個，USB 2.0

  串行接口：2個，1個Console控制口（RJ45接口） + 1個RS485/232復用口（RJ45接口；波特率：115200；有效數據位：8位）

  機箱屏幕：/

  電視墻數量：4

  電視墻規模：64

  虛擬分屏：支持

  開窗數量：16

  單口畫面分割數：1/4/6/8/9/16

  工作濕度：10％--90％

  工作溫度：0℃--＋50℃

  產品尺寸（寬×高×深）：442mm（寬）* 354.8mm（高）* 446mm（深）

  凈重：≤43.42kg（滿配，其中機箱19.27kg，子板1.05kg)

  毛重：≤73.51kg（滿配，其中機箱27.05kg，子板2.02kg)

  整機功耗：≤800W(滿配)

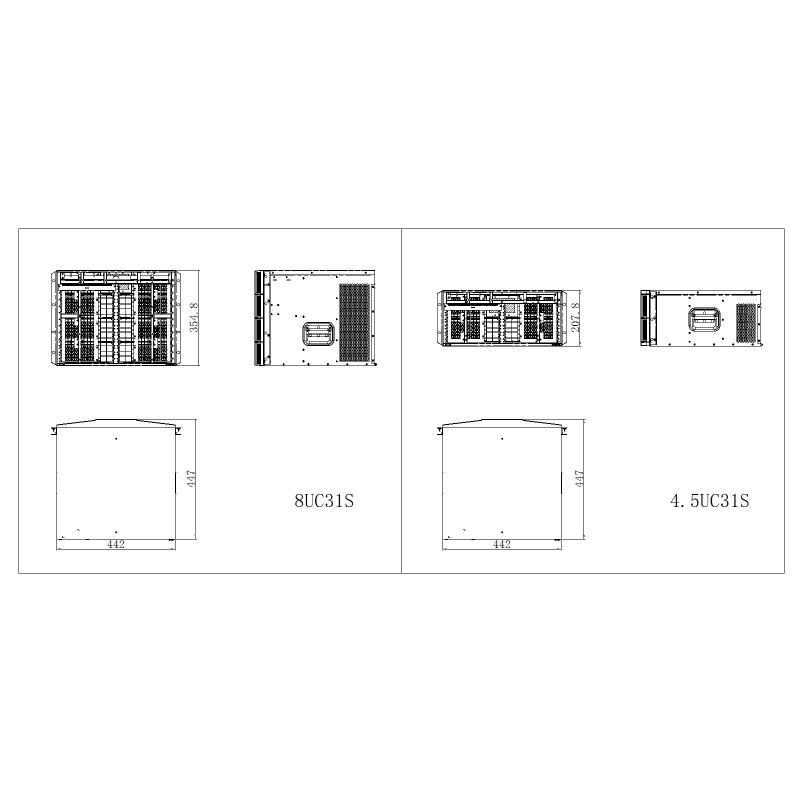

  DS-C31S-S23 ?？低旵31S 23槽位機箱 產品尺寸：
