GC4931三相直流無刷驅動芯片
來自深圳市錦鋒科技有限公司
¥2.40
發布時間 2020-07-16 17:19:54
關注次數
免費會員
進入店鋪
店鋪留言
圖文介紹
產品參數
供應商信息
? GC4931三相直流無刷驅動完全兼容A4931
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動N 型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。
?
? ? ? ? 芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
?
? ? ? ? GC4931F/S 的邏輯輸入腳有使能控制（ENABLE），方向控制（DIR），剎車控制（BRAKE）；邏輯輸出腳有 FG1，F(xiàn)G2 與霍爾信號對應，可以用來監測轉動速度。芯片工作溫度從-20~105℃。
?
? ? ? ? GC4931F/S 工作電壓低至 4.7V.封裝形式采用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
? ?
? 歡迎來電咨詢/索樣 bbb：微信和號碼同號13418832401? QQ：1113973415? ?
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動N 型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。
?
? ? ? ? 芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
?
? ? ? ? GC4931F/S 的邏輯輸入腳有使能控制（ENABLE），方向控制（DIR），剎車控制（BRAKE）；邏輯輸出腳有 FG1，F(xiàn)G2 與霍爾信號對應，可以用來監測轉動速度。芯片工作溫度從-20~105℃。
?
? ? ? ? GC4931F/S 工作電壓低至 4.7V.封裝形式采用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
? ?
? 歡迎來電咨詢/索樣 bbb：微信和號碼同號13418832401? QQ：1113973415? ?
品牌其他
型號GC4931
類型三相無刷電機驅動器
產品認證ROHS
產品極數8極
額定工作連續
絕緣等級A級
安裝型式立式
厚度7mm以下
啟動方式變頻起動
冷卻介質其他
是否進口否
加工定制否
額定功率15W
額定電壓12V
額定電流1.5A
額定轉速3350
額定頻率0.08KW
堵轉轉矩8A
外形尺寸QFN
產地杭州
深圳市錦鋒科技有限公司
- 公司類型私營獨資企業
- 經營模式代理商-私營獨資企業
- 聯系人邊
- 聯系手機13418832401
- 聯系固話0755-29553889
- 公司地址深圳市龍華新區觀湖街道環觀南路72－1創客大廈1123A
主營業務
是一家專業從事音頻DSP處理方案,馬達驅動芯片與中低壓MOS管代理，
深圳市錦鋒科技有限公司成立于2009年，是一家專業從事音頻DSP處理方案,馬達驅動芯片與中低壓MOS管代理，語音芯片與單片機MCU開發,無線解決方案, 與各大原廠都保持著密切的合作關系。由行業資深管理人員、系統設計、高級軟硬件設計人才共同組成，技術人員擁有累計十年以上設計和管理的工作經歷，并擁有多項具有自主開發的核心技術。
“誠信、 服務、 正品、 快速” ，在多年的市場經營中，積累了寶貴的市場經驗和經營理念?！耙匀藶楸荆钥蜑樽稹笔俏覀兊姆?wù)宗旨。服務優質客戶，與優質客戶建立戰略合作伙伴關系，為優質客戶提供靈活的財務資金支持，庫存?zhèn)湄浿С帧?
公司擁有強大產品線，專業銷售網絡，成熟穩定的產品，我們將竭誠為每一個客戶提供良好的產品與售后服務
同類產品
-

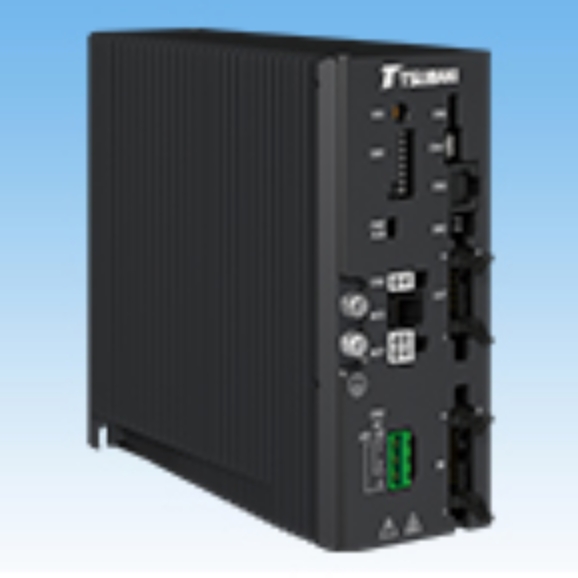

tsubaki椿本無刷電機驅動器 DCRD系列 ￥9999.00 -

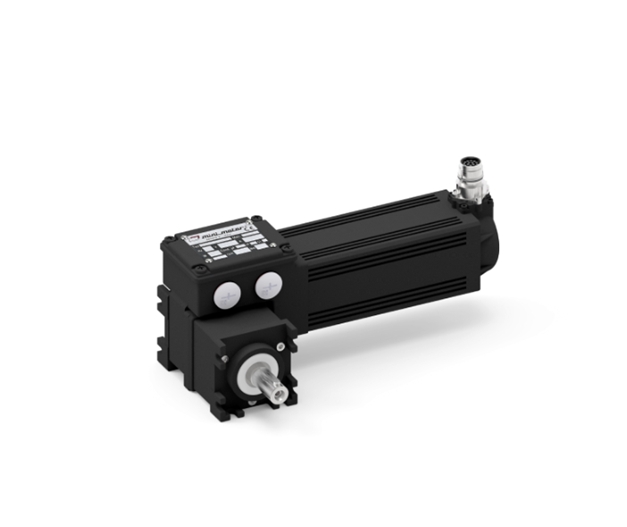

意大利Mini motor BS LineMCEBS系列帶行星減速器的無刷蝸輪蝸桿減速電機 ￥6000.00 -

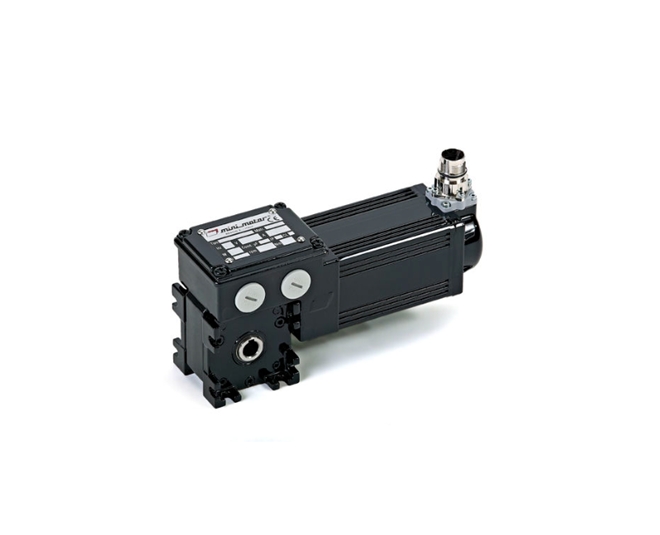

意大利Mini motor無刷蝸桿減速電機BS LineMCBS系列帶 4 極正弦全封閉式 ￥6000.00 -
意大利Mini motor無刷電機BS Line帶旋轉變壓器的 4 極正弦無刷電機 ￥6000.00 -

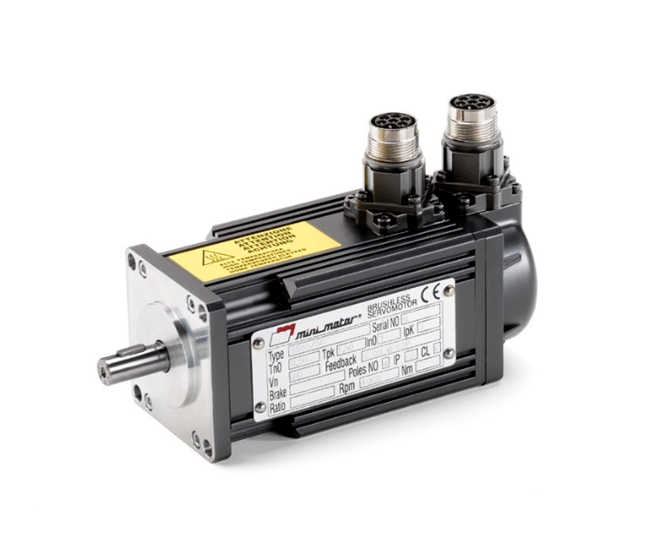

Mini Motor DBS-集成驅動的無刷伺服電機，功率為125至660 W ￥999.00 -
