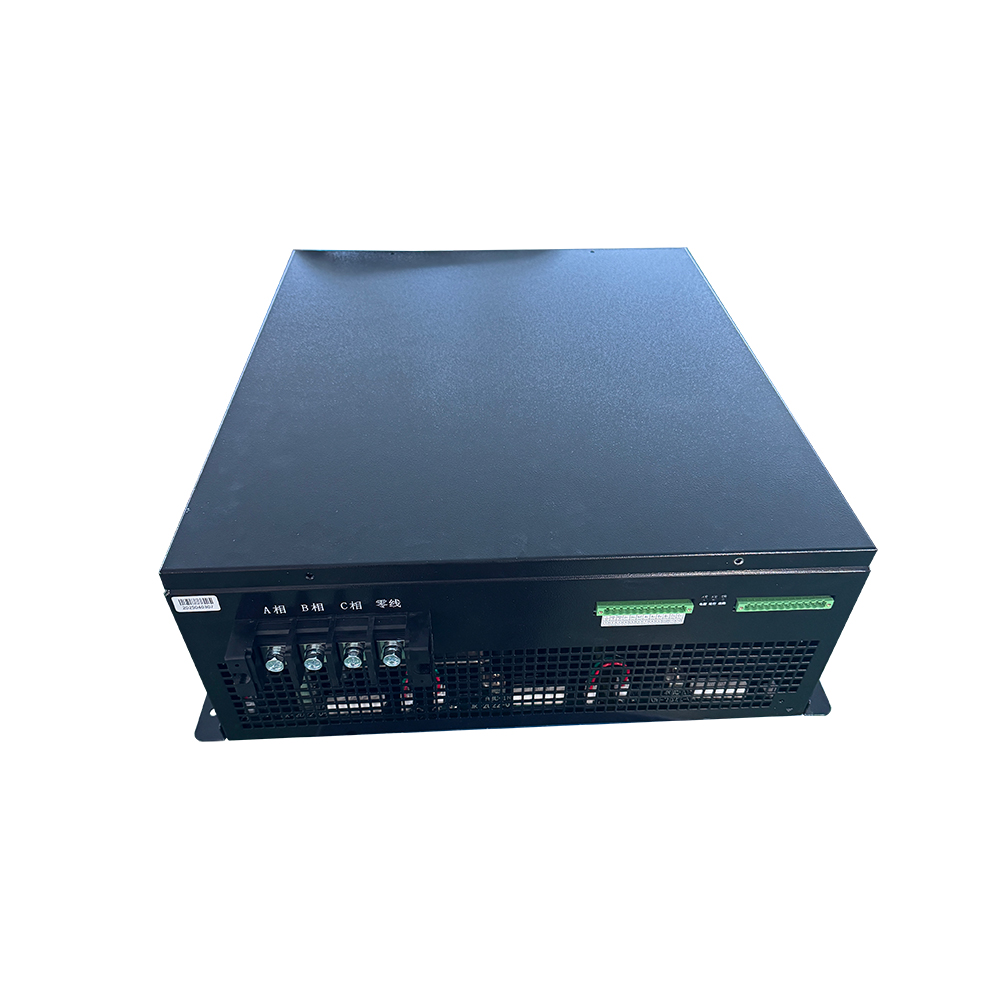

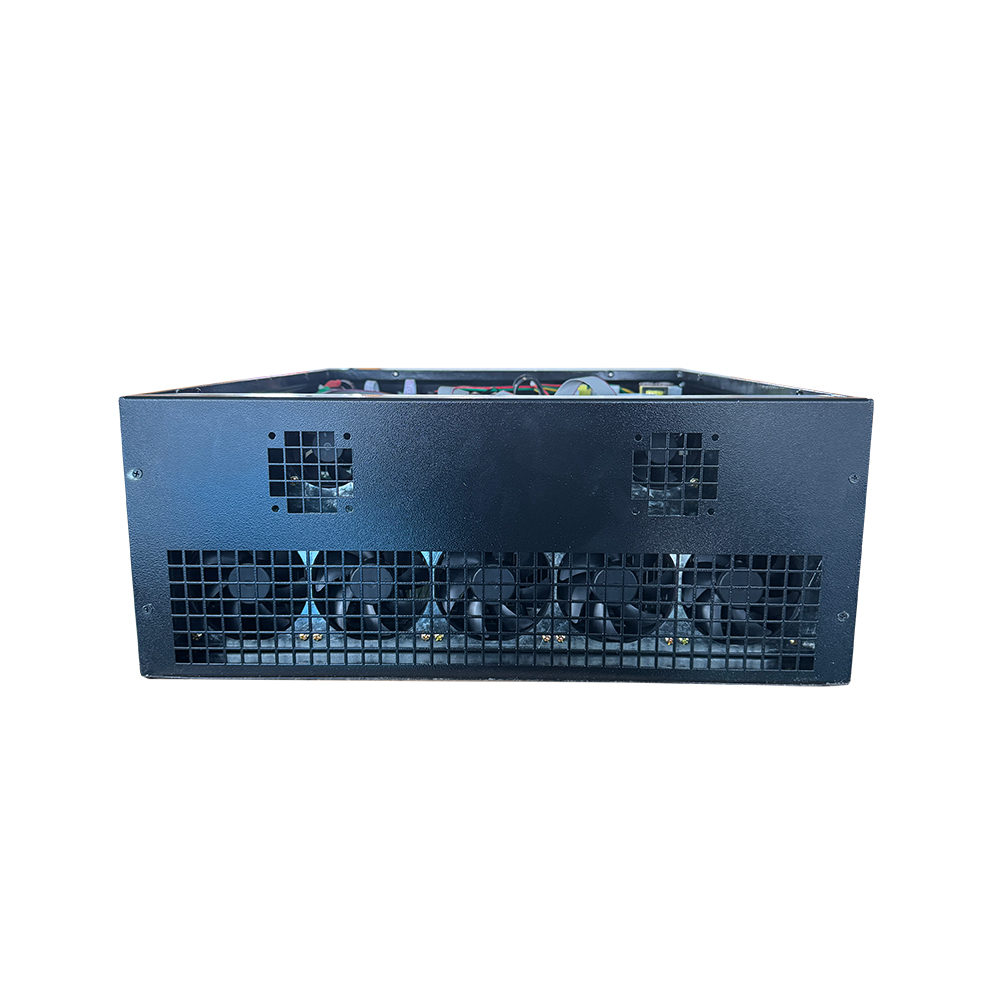

APF（Active Power Filter，有源電力濾波器）是一種用于改善電能質量的關鍵裝置，通過動態補償諧波、無功功率及不平衡電流，確保電網電流的正弦化。以下是對APF的系統性總結：
1. 基本原理
-
諧波補償：實時檢測負載電流中的諧波成分，生成與之幅值相等、相位相反的補償電流，實現諧波抵消。
-
無功補償：通過控制算法調整補償電流的相位，動態補償無功功率，提高功率因數。
-
動態響應：相比無源濾波器，APF可適應負載變化，補償頻率范圍更廣。
2. 結構與類型
-
并聯型APF：最常見，直接并聯于電網與負載間，補償電流諧波和無功。
-
串聯型APF：串聯在電網中，主要用于電壓諧波和電壓波動補償。
-
混合型：結合無源與有源濾波器，兼顧成本與性能。
3. 核心組成
-
檢測單元：采用瞬時無功功率理論（pq理論）、傅里葉變換或自適應濾波算法（如LMS）實時分析諧波。
-
控制單元：基于DSP或FPGA實現快速控制算法（如PI控制、重復控制、模型預測控制）。
-
逆變器主電路：通常為電壓源型逆變器（VSI），通過PWM調制生成補償電流。
-
直流側儲能：電容器維持直流電壓穩定，影響補償容量與動態響應。
4. 關鍵技術
-
諧波檢測算法：需高精度、低延遲，pq理論因無需鎖相環在非理想電網中更具優勢。
-
鎖相環（PLL）：確保與電網同步，新型PLL（如SRF-PLL）提升抗干擾能力。
-
調制策略：空間矢量PWM（SVPWM）優化開關損耗與諧波抑制。
-
多目標補償：可同時處理諧波、無功、三相不平衡問題。
5. 應用場景
-
工業領域：變頻器、電弧爐、軋機等非線性負載的諧波治理。
-
新能源系統：光伏逆變器、風電場并網的諧波抑制。
-
數據中心/醫院：保障敏感設備供電質量。
6. 挑戰與解決方案
-
實時性要求：采用高性能處理器（如DSP TMS320F28335）縮短計算周期。
-
開關損耗：使用SiC或GaN器件提高開關頻率并降低損耗。
-
容量限制：模塊化設計或多APF并聯擴展補償能力。
-
穩定性問題：引入魯棒控制理論（如滑?？刂疲?yīng)對參數變化。
7. 優勢與局限
-
優勢：動態適應性強、多功能補償、節省空間（相比無源濾波器）。
-
局限：初期成本高、大容量設計復雜、依賴控制算法可靠性。
8. 未來趨勢
-
數字化與智能化：結合AI算法優化諧波檢測與控制。
-
寬禁帶器件應用：提升效率與功率密度。
-
微電網集成：作為微電網電能質量管理的核心設備。
