作用描述

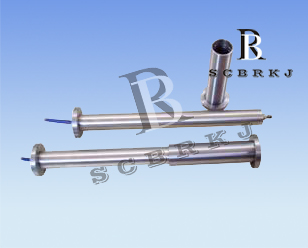

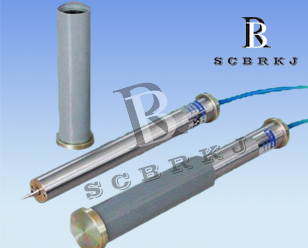

BRD型振弦式測縫計 ? ? 振弦式測縫計適用于長期布設在混凝土結構物或其它材料結構物內及表面，測量結構物伸縮縫或周邊縫的開合度(位移)，同步測量埋設點的溫度。振弦式測縫計的傳感器采用的是BRD型振弦式位移計，由其加裝配套附件而組成。振弦式測縫計全不銹鋼結構、一體化設計、防旋轉、防折彎、抗沖擊、抗跌落、接地防雷、安裝方便可靠，適應長期工作在水下。? ? ? ☆全不銹鋼結構、防旋轉、防折彎、抗沖擊、接地防雷、適應長期工作在水下。 ☆測縫計測量或掃碼智能識別參數、智能故障診斷、云平臺手機無縫對接。
規格及主要技術參數 ? ?↓↓↓
注：頻率模數F=Hz2×10-3 定制示例 ↓↓↓
? ? ??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
工作原理 ? ? ? ? ?當被測結構物發生位移時將會帶動測縫計變化，通過前、后端座傳遞給振弦使其產生應力變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經觀測電纜傳輸至讀數裝置，即可測出被測結構物的位移量。同步測量埋設點的溫度值。
測量
? ? ? ? 測量振弦式傳感器先將測量線連接BR-102E型振弦讀數儀，將各色夾子對應連接上傳感器的輸出電纜，黑、紅測頻率，白、綠測 溫度。振弦式傳感器內附有智能識別芯片，其內存貯有該傳感器的編號、系數K、溫度修正系數b等信息。用讀數儀測量時會自動將識 別信息讀出，順序存入讀數儀內，通訊給計算機，方便快速統計計算及查詢，使測量實現人工智能無紙化操作。 工程現場多支傳感器電纜被意外挖斷，用讀數儀測量一遍，自動識別出每支傳感器所對應的編號及身份信息。
傳感器故障排查 ? ?
當振弦式傳感器測量出現故障時，可用萬用表檢查傳感器芯線間的電阻值，其正常狀況紅、黑芯線電阻值通常為300～900Ω左右；綠、白芯線電阻值在溫度25℃時應為3kΩ左右；紅、黑線對綠、白線或?qū)ζ帘尉€(裸線)間絕緣電阻值應﹥50MΩ(測量絕緣電阻時可使用100V?直流兆歐表，萬用表測量絕緣電阻應用MΩ檔，其值應為無窮大∞)。
