產品詳情
防火耐火型母線槽的結構組成與工作原理
防火耐火型母線槽是一種具備高耐火性能的電力傳輸設備，其核心結構和工作機制如下：

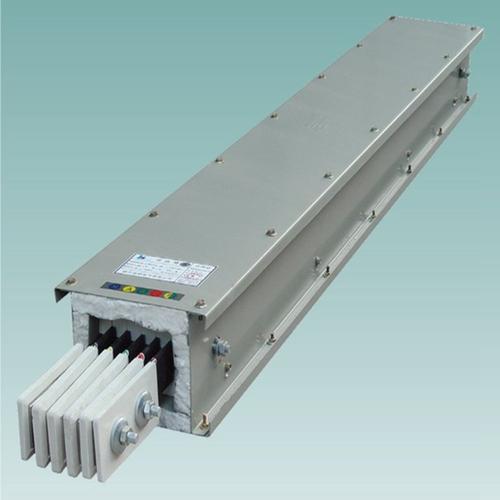

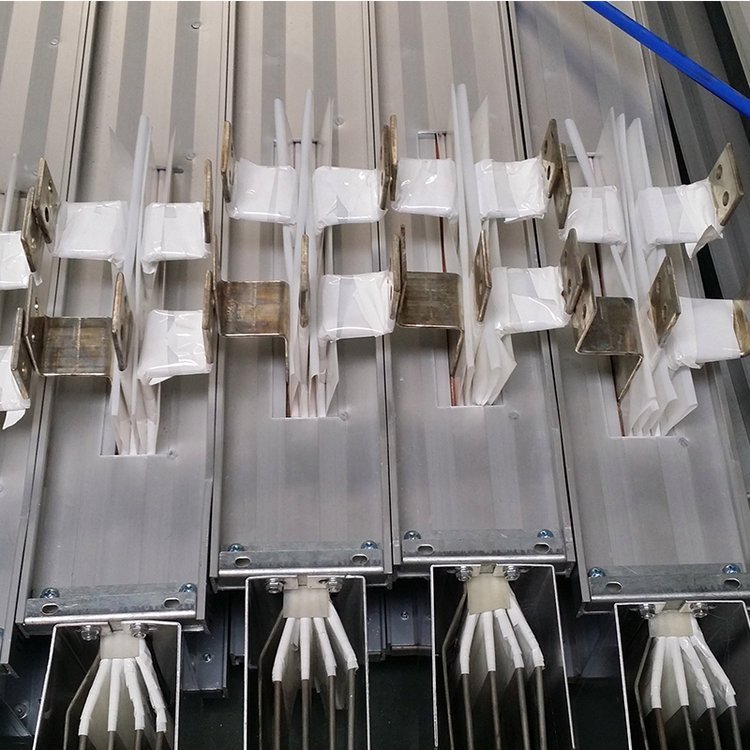

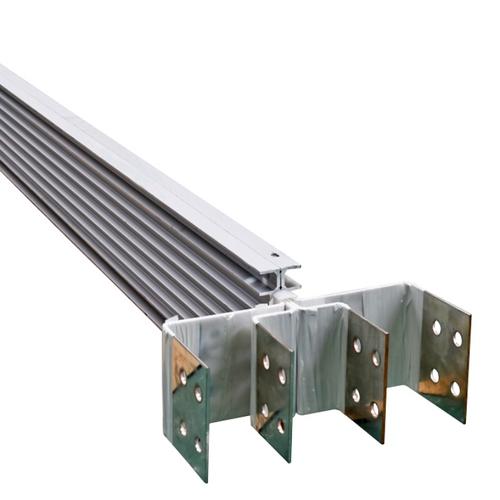

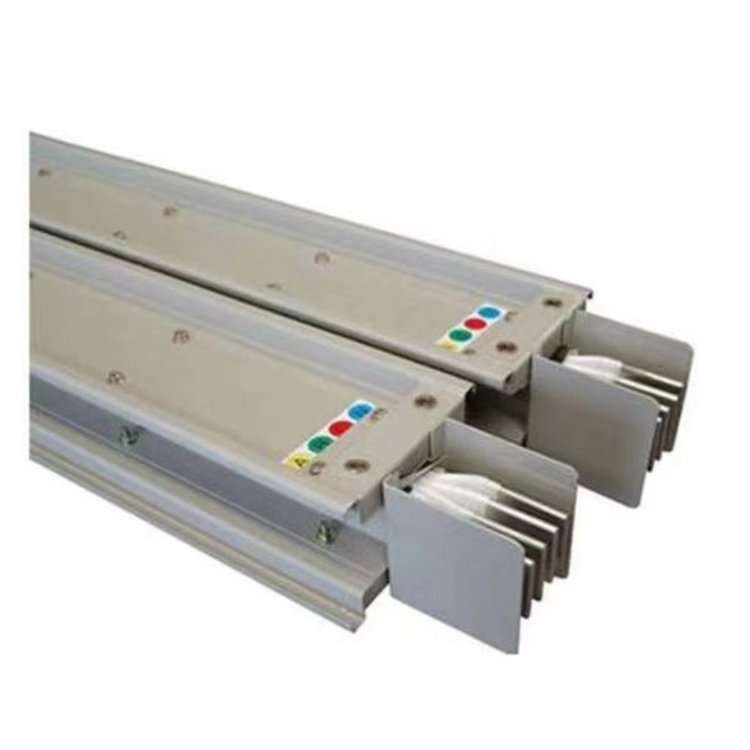

- 結構組成：主要由涂有防火涂料的外殼、包纏耐火云母帶的母線、耐火絕緣材料制成的支架（含凹槽固定結構）、連接盒及分接盒構成。外殼采用雙層中空設計，縫隙處通過“三明治”密封結構增強防護，部分產品還采用整體真空澆注工藝消除內部間隙。
- 絕緣配置：母線支撐選用氧化鋁高溫陶瓷件（耐高溫達1000℃），導體絕緣采用聚酰亞氨（黃金帶）與耐高溫粉云母帶混合纏繞，介電強度≥22000V，耐火溫度達960-1000℃/1.5小時。
- 工作原理：正常環境下與普通母線槽一致傳輸電能；火災時，防火涂料遇火膨脹形成炭化隔熱層，結合陶瓷絕緣件和密封外殼，阻止高溫氣體侵入，維持線路完整性和絕緣性能，保障重要負載供電。
防火耐火型母線槽的核心性能指標
- 耐火性能：依據標準可在750-1000℃火焰溫度下維持90-120分鐘正常通電，部分產品可達100分鐘以上，符合IEC371-3-8及GB12666.6 A類標準。
- 載流能力：額定電流范圍250-6300A，遠超傳統電纜（大1600A），支持大電流傳輸需求。
- 安全與可靠性：
- 防護等級可達IP54或IP68，具備防水、防塵及抗腐蝕能力；
- 絕緣材料高溫下無有毒氣體釋放，滿足歐盟SGS六項檢測及UL認證；
- 溫升控制嚴格：接頭處≤60K、外殼≤30K、槽內絕緣件≤40K。
防火耐火型母線槽的應用場景與選型要點
- 典型應用場景：廣泛適用于高層建筑、醫院、商場、機場、地鐵等人員密集場所，為消防泵、應急照明、排煙風機等關鍵消防設備供電。
- 選型關鍵因素：
- 電氣參數：根據負載需求確定額定電流（250-6300A）、額定電壓（≤690V）及頻率（50-60Hz）；
- 環境適配：按安裝方式（吊裝/沿墻）、防護等級（IP54/IP68）及污染等級（3級）選擇；
- 耐火標準：依據消防規范明確耐火時間（90/120分鐘）及溫度耐受范圍。
防火耐火型母線槽的優勢與安裝維護
- 核心優勢：
- 安全性高：耐火性能為人員疏散和救助爭取時間，金屬外殼抗機械損傷，接地可靠；
- 壽命與經濟性：金屬外殼與耐候材料提升抗腐蝕能力，使用壽命長于傳統電纜；
- 施工便捷：支持插接箱靈活分接，安裝結構與普通母線槽兼容，減少現場接地工作量。
- 安裝維護要點：
- 水平安裝可采用吊裝或沿墻固定，確保插接空間；焊接時需45°斜面處理銅排以提升載流能力，外殼焊接后需打磨平滑；
