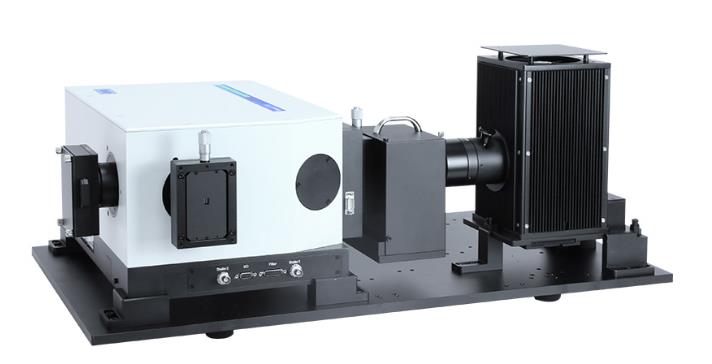

TLS系列可調單色光源
TLS 系列單色光源由本公司的影像譜王系列譜儀擔當關鍵分光組件，具有高準確度、高分辨率、高重復精度、高穩定性、低雜散光水平等特點，由于其以上突出的性能， TLS3 被廣泛運用于CMOS、CCD 量子效率、光譜響應測量，太陽能電池量子效率測試、探測器響應測試、熒光激發、光化學等應用領域。
TLS 系列單色光源由高穩定寬帶光源和高精度單色儀組成，配合濾光片輪等附件， 使TLS 系列單色光源在穩定性、單色性等方面有突出的表現，適用于有較高要求的應用場合。TLS 單色光源有單獨的控制軟件及開發控件供用戶選擇，方便客戶進行系統集成開發。
TLS系列可調單色光源主要特點
- 高穩定性、高重復精度、高分辨率
- 低雜散光水平
- 預留斬波器安裝座
可調單色光源由復色光源與單色儀組合而成，如下圖所示，復色光源耦合進入單色儀，經過單色儀的分光而形成單色光。配合卓立漢光各種型號規格的配置，可以搭建各種類型的可調單色光源：光纖輸出模式，空間輸出模式，積分球輸出模式等。
TLS3S系列可調單色光源選型表選型表
|
型號 |
燈源 |
不穩 定性 |
光譜儀 焦距 |
單色儀光譜范圍 |
光柵 |
使用范圍 |
帶寬 |
波長準確 性 |
波長重復 性 |
|
TLS3S-X75A-G |
75W 氙燈 |
1% |
320mm |
200-2000nm |
光柵1 |
200-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-X150A-G |
150W 氙燈 |
1% |
250-2000nm |
光柵1 |
250-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S- X150AU-G |
150W 紫外氙燈 |
1% |
200-2000nm |
光柵1 |
200-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-X300P-G |
300W 氙燈 |
—— |
300-2000nm |
光柵1 |
300-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S- X300PU-G |
300W 紫外氙燈 |
—— |
200-2000nm |
光柵1 |
200-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-X450A-G |
450W 氙燈 |
1% |
250-2000nm |
光柵1 |
250-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-LDLS-G |
LDLS 光源 |
1% |
200-2000nm |
光柵1 |
200-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-EQ77-G |
EQ77 光源 |
1% |
200-2000nm |
光柵1 |
200-600nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-T150A-G |
150W 溴鎢燈 |
1% |
400-2400nm |
光柵1 |
400-1000nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
400-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2400nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-T250A-G |
250W 溴鎢燈 |
1% |
350-2400nm |
光柵1 |
350-1000nm |
0.08-6.5nm |
±0.2nm |
0.025nm |
|
|
光柵2 |
350-1000nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
光柵3 |
800-2400nm |
0.16-14.5nm |
±0.4nm |
0.05nm |
|||||
|
TLS3S-SiN40-G |
40W 紅外光源 |
1% |
1.1-12μm |
光柵1 |
1.1-4μm |
2.4-60nm |
—— |
—— |
|
|
光柵2 |
2.5-8μm |
2.4-60nm |
—— |
—— |
|||||
|
光柵3 |
6-12μm |
2.8-120nm |
—— |
—— |
|||||
|
TLS3S-DB-G |
黑體光源 |
1% |
1.5-12μm |
光柵1 |
1.5-4μm |
2.4-60nm |
—— |
—— |
|
|
光柵2 |
2.5-8μm |
2.4-60nm |
—— |
—— |
|||||
|
光柵3 |
6-12μm |
2.8-120nm |
—— |
—— |
TLS2系列可調單色光源選型表
|
型號 |
燈源 |
不穩定性 |
光譜儀焦距 |
單色光光譜范圍 |
光柵 |
使用范圍 |
帶寬 |
波長準確性 |
波長重復性 |
|
TLS2-X75A-G |
75W 氙燈 |
1% |
200mm |
200-1000nm |
光柵1 |
200-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-X150A-G |
150W 氙燈 |
1% |
250-1000nm |
光柵1 |
250-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-X150AU-G |
150W 紫外氙燈 |
1% |
200-1000nm |
光柵1 |
200-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-X300P-G |
300W 氙燈 |
—— |
300-1000nm |
光柵1 |
300-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-X300PU-G |
300W 紫外氙燈 |
—— |
200-1000nm |
光柵1 |
200-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-X450A-G |
450W 氙燈 |
—— |
250-1000nm |
光柵1 |
250-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-EQ77-G |
EQ77 光源 |
1% |
200-1000nm |
光柵1 |
200-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-LDLS-G |
EQ99 光源 |
1% |
200-1000nm |
光柵1 |
200-600nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
350-1000nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-T150A-G |
150W 溴鎢燈 |
1% |
400-2400nm |
光柵1 |
400-1000nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
800-2400nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-T250A-G |
250W 溴鎢燈 |
1% |
350-2400nm |
光柵1 |
350-1000nm |
0.15-10nm |
±0.2nm |
0.1nm |
|
|
光柵2 |
800-2400nm |
0.3-23nm |
±0.4nm |
0.2nm |
|||||
|
TLS2-SiN40-G |
40W 紅外光源 |
1% |
1.1-8μm |
光柵1 |
1.1-4μm |
3.7-100nm |
—— |
—— |
|
|
光柵2 |
2.5-8μm |
3.7-100nm |
—— |
—— |
注2：光譜范圍基于燈泡種類有所不同，請參考同類光源光譜輻射曲線；
注3：帶寬為手動調整方式；
注4：以上型號配置了默認光柵，如果需要配置其它規格光柵，請下后綴（-N），如TLS3-X150A-N，另外選配光柵規格型號。
可調單色光源附件
TLS 系列可調單色光源可以搭配配置各種光源附件，根據不同應用需求，將可調單色光源輸出按照各種形式進行轉換，可以進行光纖輸出、積分球輸出，空間光輸出等。
均勻光附件-積分球
提供各種規格的積分球，具有高反射率、高均勻性特點，可以滿足不同的應用需求。注，積分球輸出光均勻性，是在TLS3-X150A 可調單色光源下， 波長555nm 條件下測試。以下型號為常規積分球，鍍金積分球為增加后綴（-IR）型號。
|
型號 |
積分球內徑 （mm） |
出光孔徑A （mm） |
安裝孔位M （mm） |
光路中心高 （mm） |
均勻度 |
|
IS-050-14T |
50 |
14 |
25 |
—— |
>98% |
|
IS-100-25 |
100 |
25 |
50 |
145-200 |
>98% |
|
IS-150-38 |
150 |
38 |
65 |
155-200 |
>98% |
|
IS-200-50 |
200 |
50 |
80 |
159-210 |
>98% |
空間光輸出附件
備注：建議與光譜儀的圓孔狹縫配合使用
光纖附件
BFC系列光纖適配器
BFC 系列光纖連接器主要在將FLG 系列光纖束與卓立漢光的“譜王”、“影像譜王”系列光譜儀等產品連接時使用，盡可能充分考慮到耦合效率和使用的方便性， 有多款可供選擇，同時我們也可以根據客戶的特別需求進行定制。
BFC-447 譜儀-光纖連接器
適用于接口為?10mm圓柱孔型、?13mm圓柱孔型、SMA905 接口型的光纖或光纖束，可對光纖或光纖束進行平面XY 的二維調整，并可調整光纖至光譜儀狹縫的距離
光纖準直鏡：74-UV
|
鏡片材料 |
紫外熔融石英 |
|
光纖接口 |
SMA905 |
|
鏡片口徑 |
5mm |
光纖匯聚組件：FLG-SMA905-F35
|
鏡片材料 |
紫外熔融石英 |
|
光纖接口 |
SMA905 |
|
焦點光斑尺寸 |
小于1mm@1mm 芯徑石英光纖 |
|
型號 |
使用波長范圍 |
纖絲直徑(μm) |
纖絲根數 |
材料 |
NA |
發散全角 |
A端 |
B端 |
|
FLG-401-x |
200-1100 |
200 |
19 |
進口石英 |
0.22 |
25° |
?13mm圓柱 |
SMA905 |
|
FLG-402-x |
400-2400 |
200 |
19 |
進口石英 |
0.22 |
25° |
?13mm圓柱 |
SMA905 |
光纖束光纖外形圖如下：
典型可調單色光源輸出模式：
TLS2-X150A-040（TLS2-X150A配置200內徑積分球輸出）
