產(chǎn)品詳情
PP相容劑

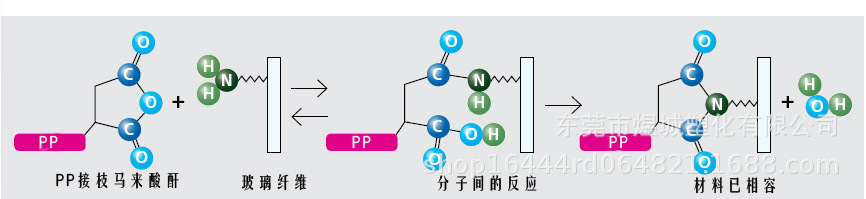

PP相容劑 由于它在聚丙烯的主鏈上引入了強(qiáng)極性的側(cè)基，因此馬來(lái)酸酐接枝聚丙烯可以成為增進(jìn)極性材料與非極性材料粘接性和相容性的橋梁。在PP+玻璃纖維改性的應(yīng)用中，它可以與表面處理后的玻璃纖維發(fā)生反應(yīng)，提高PP與玻璃纖維的相容性，從而提高聚丙烯的拉伸強(qiáng)度和沖擊強(qiáng)度。在生產(chǎn)填充聚丙烯時(shí)添加PP相容劑，可極大地改善填料和聚丙烯親和性和填料的分散性。此產(chǎn)品可作為擠出板材或擠出片材的表面改善劑，可以有效的改善片材或者板材的表面平整度，消除材料表面凹凸和麻點(diǎn)。

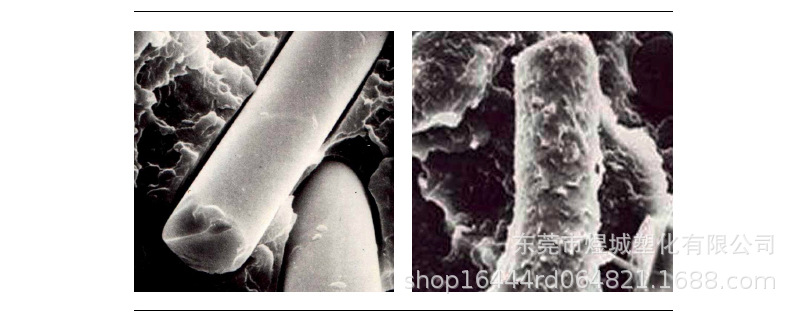

■相容劑與玻璃纖維反應(yīng)前后的效果圖
應(yīng)用范圍
1.可作為無(wú)機(jī)增強(qiáng)材料(玻璃纖維)和填充材料(碳酸鈣、滑石粉等)與PP之間的相容劑；
2.可作為PP擠出片材/板材的表面改善劑，可有效的改善材料表面平整度，消除材料表面的凹凸和麻點(diǎn)；
3.可作為PP/尼龍合金的相容劑；
4.可作為木塑相容劑；
5.可作為改善PP與性材料(金屬、尼龍等)的粘接性。
物性數(shù)據(jù)
該數(shù)據(jù)來(lái)源于產(chǎn)品留樣檢測(cè)半年內(nèi)的平均值，此數(shù)據(jù)每半年更新一次。接枝率標(biāo)準(zhǔn)為：低 ＜0.4%；中 0.4%-0.8%；高 ≥0.8%。
| 測(cè)試項(xiàng)目 | 測(cè)試數(shù)據(jù) | 檢測(cè)方法 |
| 密度 | 0.92 g/cm3 | ASTM D792 ISO 1183 |
| 熔指 | 60-80（190℃，2.16kg）g/10min | ASTM D1238 ISO 1133 |
| 接枝率 | 高 | 酸堿滴定法 |
| 外觀 | 顆粒 |
■性能測(cè)試數(shù)據(jù)
PP+GF 測(cè)試原材料：PP(T30),玻璃纖維（巨石988A); 測(cè)試設(shè)備：35型雙螺桿擠出造粒機(jī)
| 性能 | 單位 | PP+30%GF | PP+30%GF+5%B1 |
| 拉伸強(qiáng)度 | MPa | 45 | 75 |
| 彎曲強(qiáng)度 | MPa | 70 | 125 |
| 懸臂梁沖擊強(qiáng)度 | J/M | 60 | 135 |
PP+TD 測(cè)試原材料：PP(T30),滑石粉; 測(cè)試設(shè)備：35型雙螺桿擠出造粒機(jī)
| 性能 | 單位 | PP+30%TD | PP+30%TD+3%B1 |
| 拉伸強(qiáng)度 | MPa | 28 | 33 |
| 彎曲強(qiáng)度 | MPa | 50 | 60 |
| 懸臂梁沖擊強(qiáng)度 | J/M | 50 | 40 |
