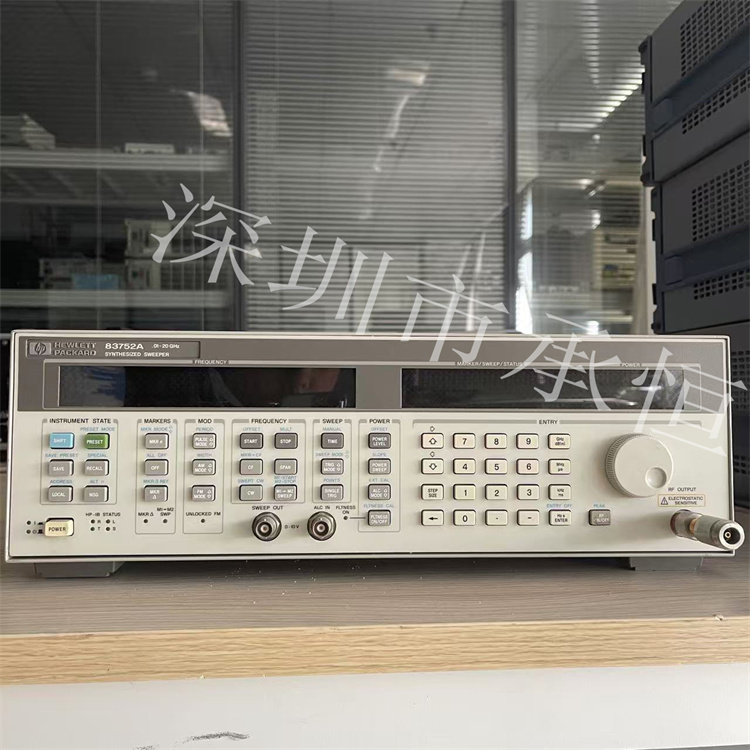

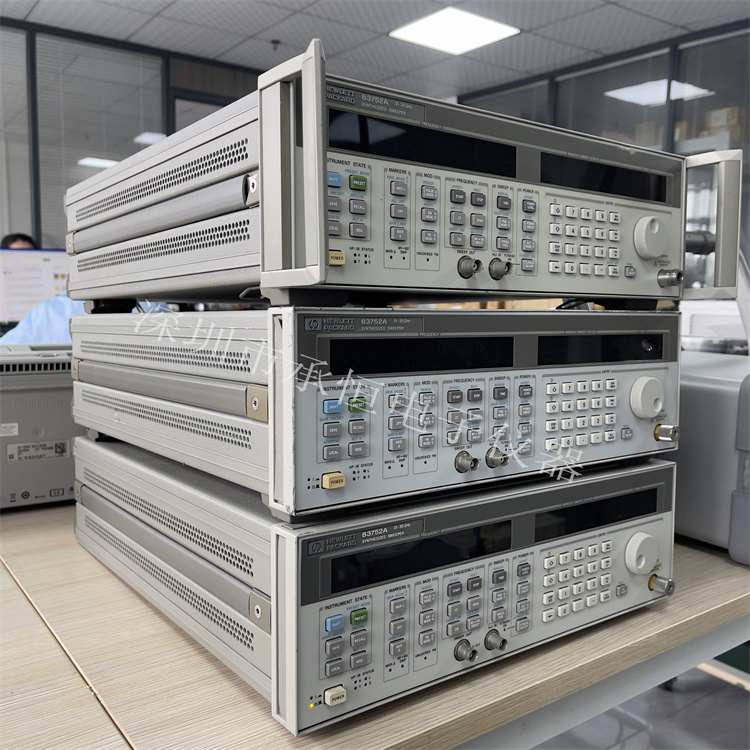

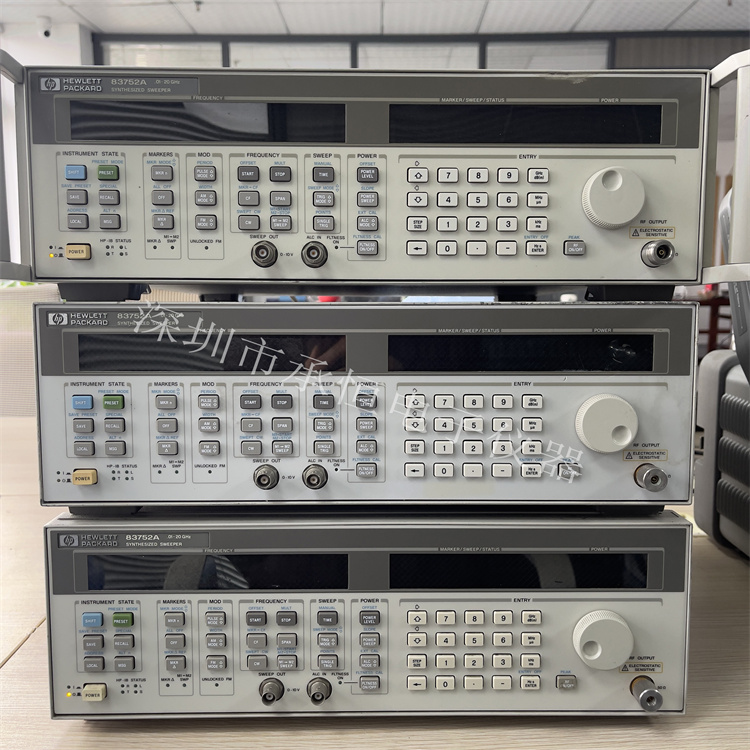

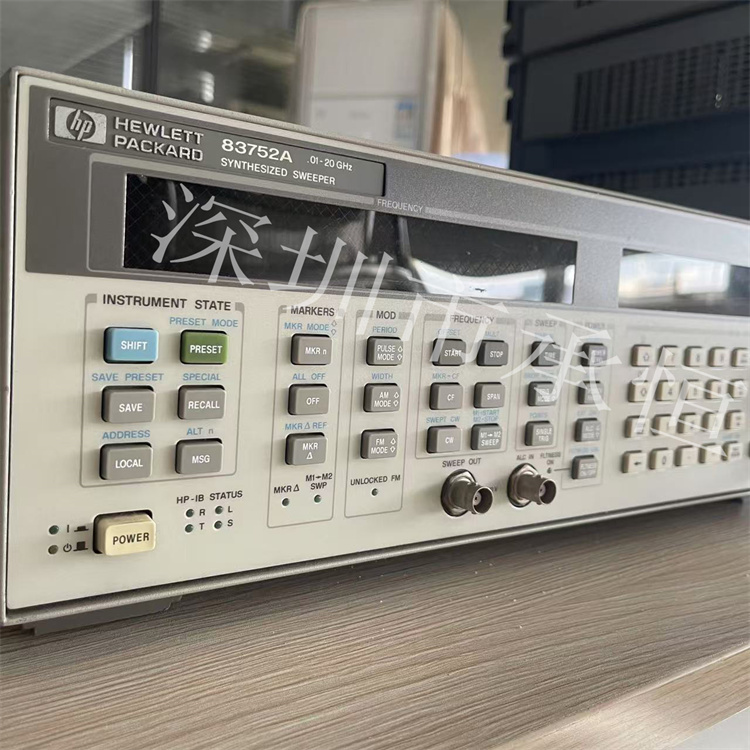

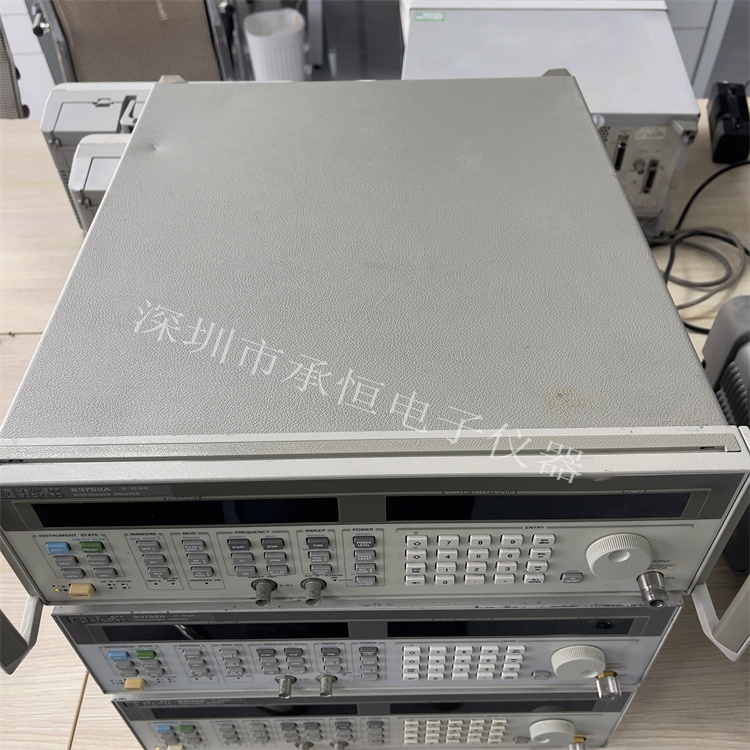

惠普83752A信號發生器：高精度合成掃頻源的性能與應用解析
83752A是一款高性能的混頻器測試設備，具有多種卓越的特點。首先，它采用偏頻掃描的方式進行測試，能夠準確反映混頻器的性能。同時，它還具有 Keysight 8350 的編程模式，可以實現向后兼容，滿足不同用戶的需求。（HP/Agilent）83752A作為83750系列合成掃頻源的代表產品，集成了全鎖相技術、寬頻覆蓋以及高功率輸出等先進特性，為研發與生產測試提供了高效的解決方案。
核心特性：精度與多功能性的融合
-
寬頻覆蓋與高頻率精度
-
頻率范圍覆蓋 10MHz至20GHz，支持連續波（CW）、步進掃描和斜波掃描多種模式。
-
全合成鎖相技術保障了頻率穩定性，剩余調頻低至1kHz RMS（載波模式），相位噪聲在10GHz/10kHz偏移時典型值為-75 dBc/Hz。
-
頻率分辨率達±1 Hz，轉換時間最快僅70ms，適用于寬帶和窄帶器件的快速表征。
-
-
優異的功率控制能力
-
最大輸出功率達+10 dBm（高功率型號83752B可達+17 dBm），支持-15 dBm至+10 dBm的可調范圍（選件1E1擴展至-85 dBm）。
-
功率平坦度誤差低至±0.7 dB（電平 > -10 dBm），結合功率平坦度修正功能，可通過外接功率計校準路徑損耗，顯著提升測試精度。
-
-
純凈頻譜與調制功能
-
諧波抑制優于-45 dBc（83752A），無分諧波，非諧波寄生信號低于-50 dBc，確保高動態范圍測量。
-
支持外部幅度/頻率調制：AM調制度達20 dB，F(xiàn)M最大頻偏±75 MHz（直流至1 MHz速率），同時內置脈沖發生器，通斷比高達60 dB
-
技術優勢對比：為何選擇83752A？
特性
83752A優勢
傳統模擬信號源對比
頻率精度
全鎖相合成，精度達時基穩定度×fc
開環源頻率漂移顯著
功率控制
0.01 dB分辨率，支持實時平坦度修正
手動校準，誤差較大
系統集成
兼容SCPI與8350語言，支持毫米波擴展
功能單一，擴展性有限
成本效益
單一設備集成掃頻源、脈沖發生器與調制器
多儀器組合，成本高昂
技術優勢對比：為何選擇83752A？
| 特性 | 83752A優勢 | 傳統模擬信號源對比 |
|---|---|---|
| 頻率精度 | 全鎖相合成，精度達時基穩定度×fc | 開環源頻率漂移顯著 |
| 功率控制 | 0.01 dB分辨率，支持實時平坦度修正 | 手動校準，誤差較大 |
| 系統集成 | 兼容SCPI與8350語言，支持毫米波擴展 | 功能單一，擴展性有限 |
| 成本效益 | 單一設備集成掃頻源、脈沖發生器與調制器 | 多儀器組合，成本高昂 |
