產品詳情
|
產品功能 在線監測接地電阻、接地電壓。 產品特點 1. 采用精密三線法或簡易二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。 2. 用戶可以選擇RS485通訊，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。 3. 配置顯示屏，可隨時觀察接地電阻值。 4. 聲光報警指示，可設置報警臨界值?？稍O(shè)置自動監控記錄間隔時間。 5. 也可選購四線法測試，可用于土壤電阻率測試計算。 |
技術規格
|
電 源 |
標準：12V±1VDC、400mA Max. 選配：12V-24V(±1VDC) 外部提供 |
||
|
接地電阻 |
量 程 |
精 度 |
分辨力 |
|
0.01Ω～20Ω |
±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) |
0.01Ω |
|
|
0.1Ω～200Ω |
0.1Ω |
||
|
1Ω～2000Ω |
1Ω |
||
|
接地電壓 |
0V～600V AC |
±2%rdg±3dgt |
1V |
|
測量方式 |
精密三線測量、簡易兩線測量 |
||
|
測量方法 |
接地電阻：額定電流變極法，測量電流11mA Max，128Hz；對地電壓：平均值整流 |
||
|
質 量 |
檢測儀：約450g |
||
|
儀表尺寸 |
高寬厚：190mm×117mm×54mm |
||
|
LCD尺寸 |
128mm×75mm；顯示域：124mm×67mm |
||
|
測量時間 |
對地電壓：約2次/秒；接地電阻：約30秒/次 |
||
|
測量次數 |
10000次以上 |
||
|
監測間隔時間 |
自動監測間隔時間設置范圍：1～999小時 |
||
|

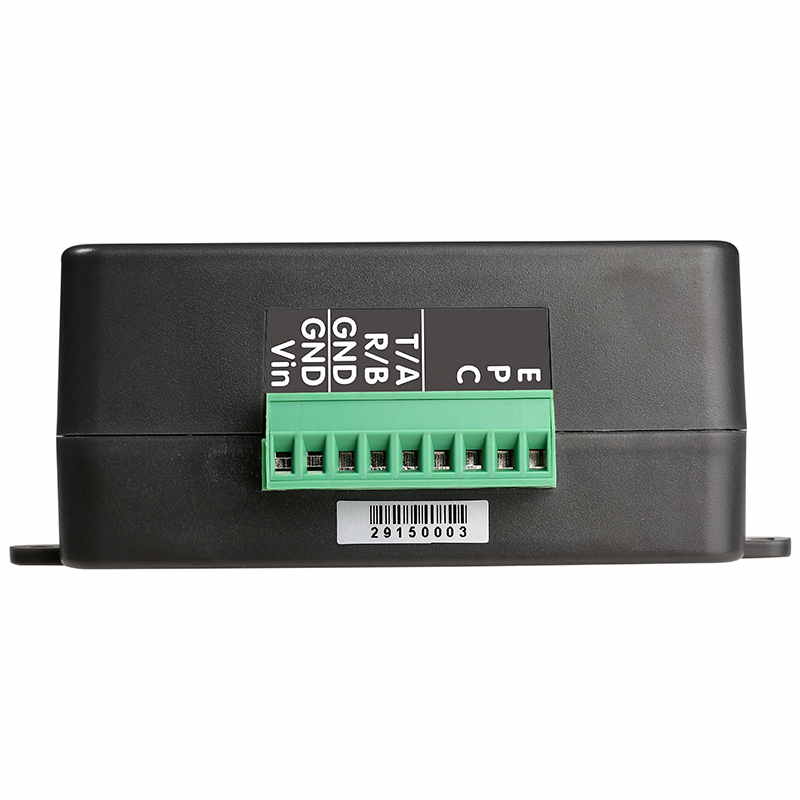

儀表接口 |
插拔式接線端子：9針端子座 |
||
|
通訊方式 |
RS485 |
||
|
數據存儲 |
400組，閃爍顯示“FULL”符號表示存儲已滿 |
||
|
數據查閱 |
數據查閱功能：“READ”符號顯示 |
||
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
||
|
報警提示 |
聲光報警 |
||
|
電源電壓 |
當電源電壓低于10V時，電源電壓低符號顯示，提醒更換電源。 |
||
|
過載保護 |
測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒 |
||
|
電磁特性 |
IEC61000-4-3，無線頻率電磁場≤1V/m |
||
|
線路電壓 |
測量對地電壓：AC 600V以下測量 |
||
|

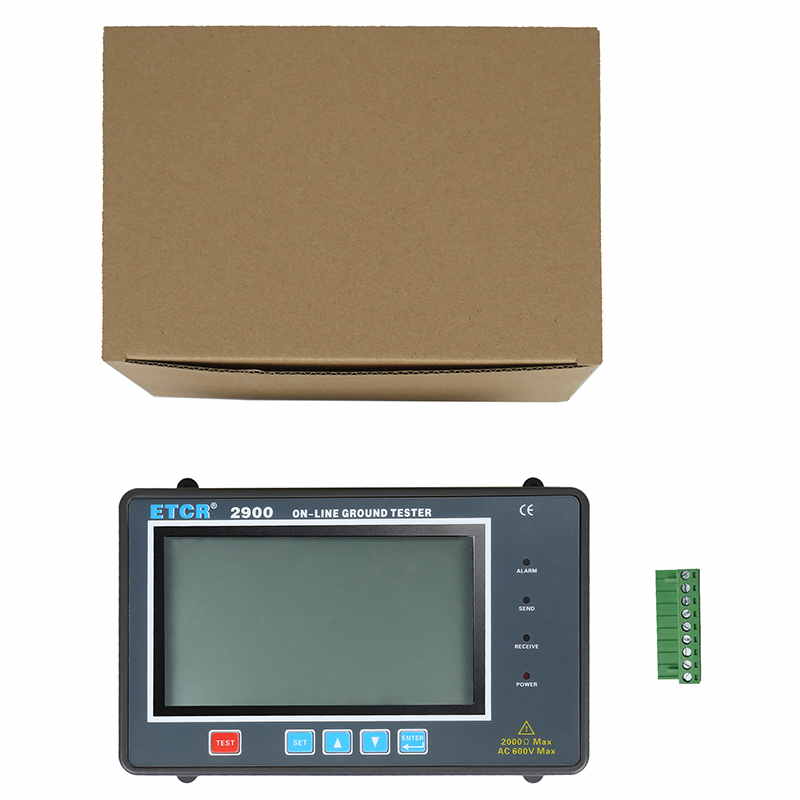

隨機附件 |
檢測儀：1件，9P接線端子：1個 |
||
