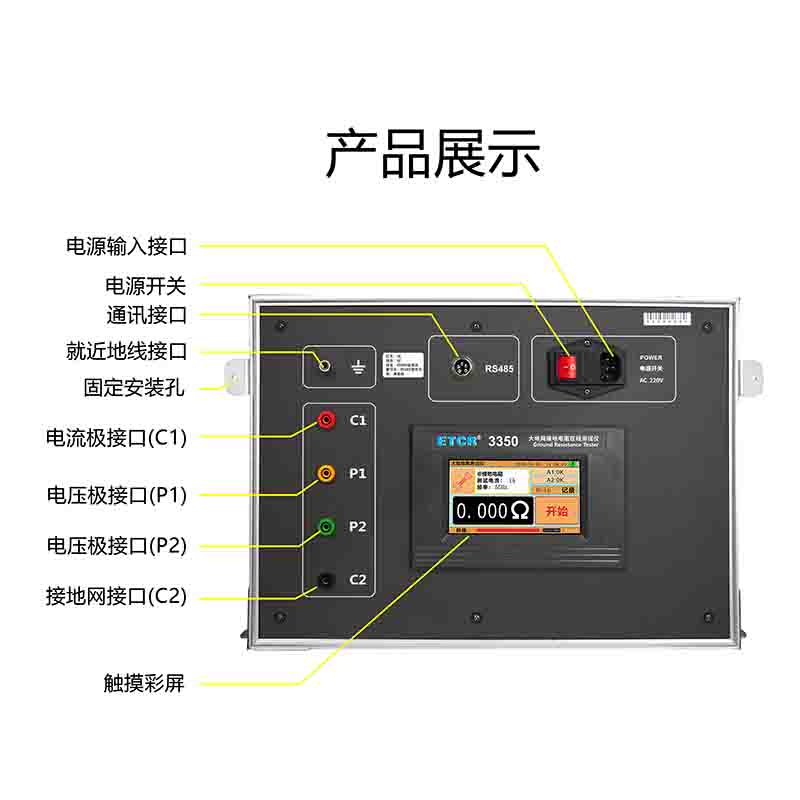

產品詳情
產品功能
用于在線監測大型接地裝置接地電阻，接地導通，土壤電阻率，跨步電壓，接觸電壓，地表電位梯度等。
產品特點
1、 配有RS485接口，可將測試數據上傳到PC機或工控機上，實現遠程在線監測各接地參數。
2、 采用觸摸彩屏，測試功能及測試選擇便捷輕松，查看測試結果與歷史記錄非常方便。
3、 “幫助”鍵打開接線圖使操作提示一目了然。
4、 輸出電流1A～5A，電壓400V，采用自動變頻技術及軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
5、 具有電流樁與電壓樁測試功能，用于診斷連接線接觸不良、電壓樁與電流樁接地不良的故障。
6、 自檢功能，配有0.5Ω標準電阻可隨時對儀器進行自檢，確保測試結果的準確性。
7、 支持安卓系統的藍牙通訊，安裝APP后可在移動終端進行測試或查看測試結果。
技術規格
|
電 源 |
AC220V±10％，50Hz |
|
顯示屏 |
5寸觸摸彩屏 |
|
阻抗測量范圍 |
0.000Ω～2000Ω |
|
分辨率 |
0.001Ω |
|
測量誤差 |
±2%rdg±5dgt |
|
土壤電阻率測量范圍 |
0Ωm～125kΩm（由電阻測量范圍與測試長度而定） |
|
土壤電阻率測量精度 |
根據R的測量精度而定(ρ=2πaR；a:1 m～100m；π=3.14) |
|
抗工頻電壓干擾能力 |
10V（50Hz） |
|
測試電流波形 |
正弦波 |
|
測試電流頻率 |
于40Hz至60Hz之間任意選擇一個或兩個頻率點 |
|
輸出電流 |
5A |
|
輸出電流等級 |
1A、2A、3A、4A、5A |
|
輸出電壓 |
400V |
|
外形尺寸 |
450mm×296mm×280mm |
|
儀器重量 |
約37.6kg（含附件） |
|
數據存儲 |
1000組， |
|
計算機接口 |
RS485接口，數據上傳功能 |
|
藍牙通訊 |
支持安卓系統 |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|

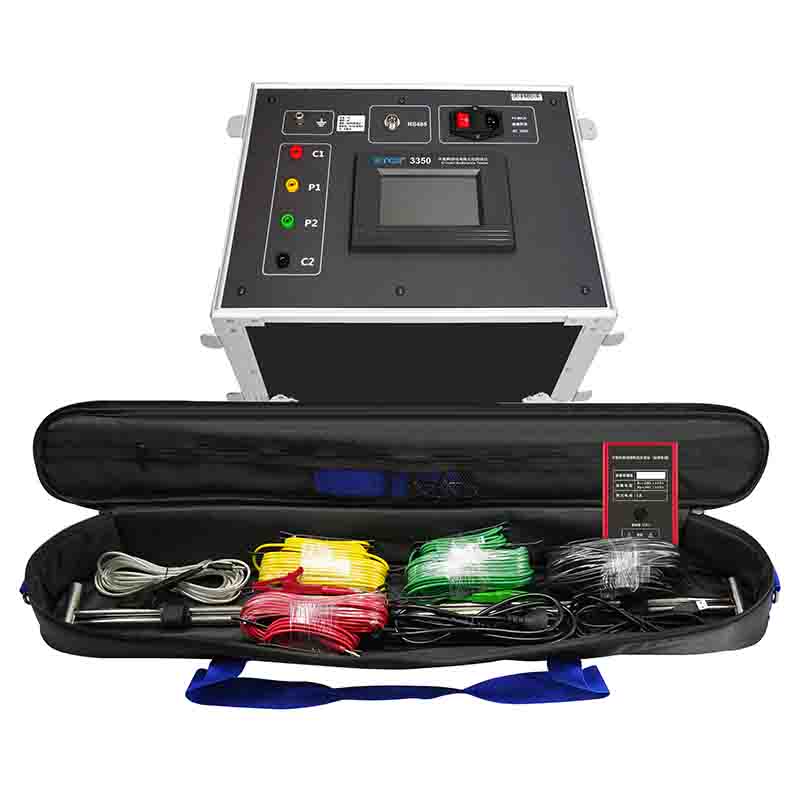

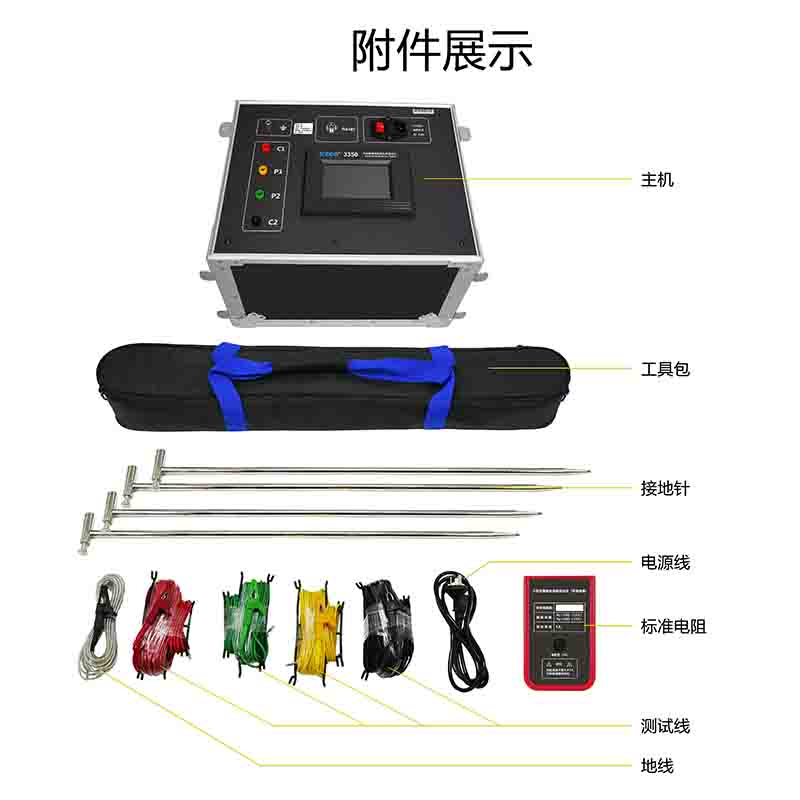

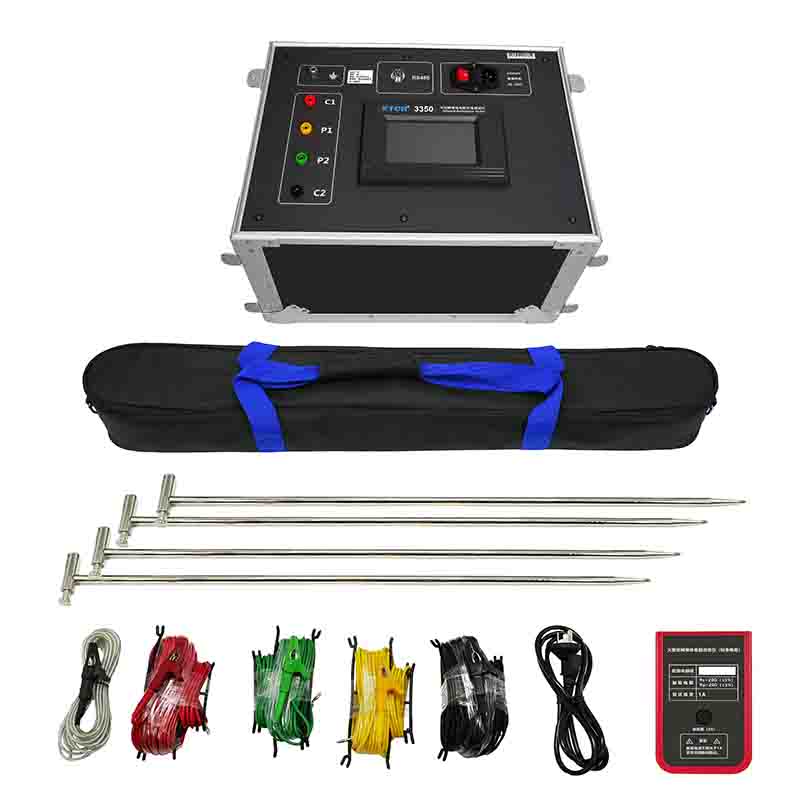

隨機附件 |
主機：1臺；測試線：4根；地線：1根；電源線：1根；接地針：4個；自檢標準電阻：1個； 25A陶瓷保險絲：4個；2A保險絲：1個；工具包：1件 |
