產品詳情
產品功能
適用于回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測。
產品特點

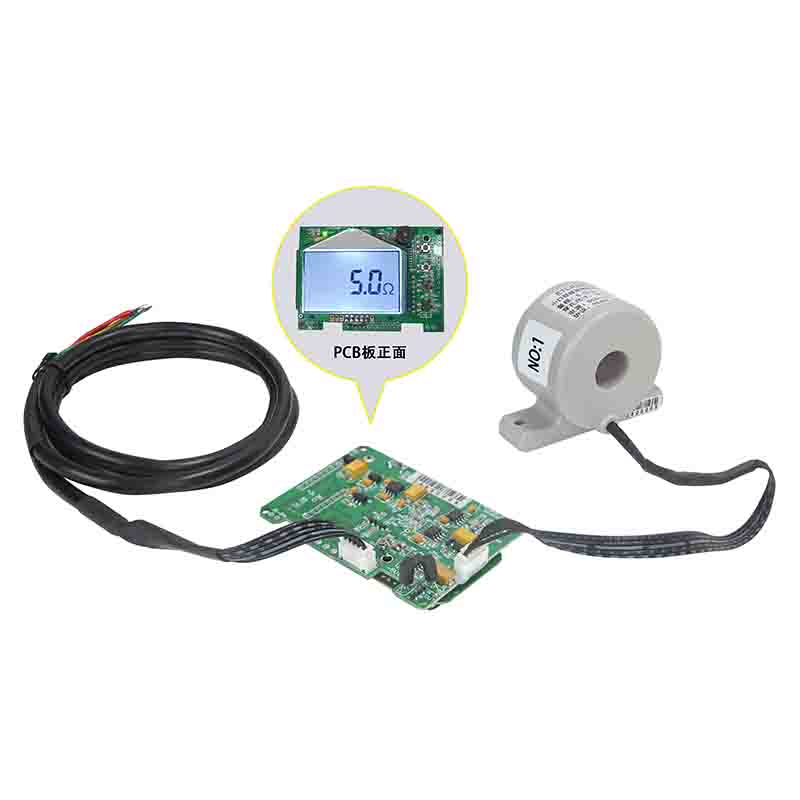

1. 提供傳感器和PCB模塊，便于用戶二次開發接地電阻在線監測產品。
2. 非接觸測量技術，安全可靠，體積小，重量輕，安裝簡易，適合狹小空間使用。
3. 配有RS485（支持MODBUS-RTU通訊協議）或選購4G通訊模塊(UDP 字符上報)，與用戶計算機連接，實現遠程實時監測。
4. 可選購加配防雷小板，適用于室外多雷擊場合，供電為12V-24V。4G和防雷小板不可同時選購。
技術規格
|
測量范圍 |
量程：0.01Ω～100Ω；分辨力：0.001Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
電 源 |
6VDC～12VDC，50mA Max. （外部供電） |
|
質 量 |
約334g（含附件） |
|

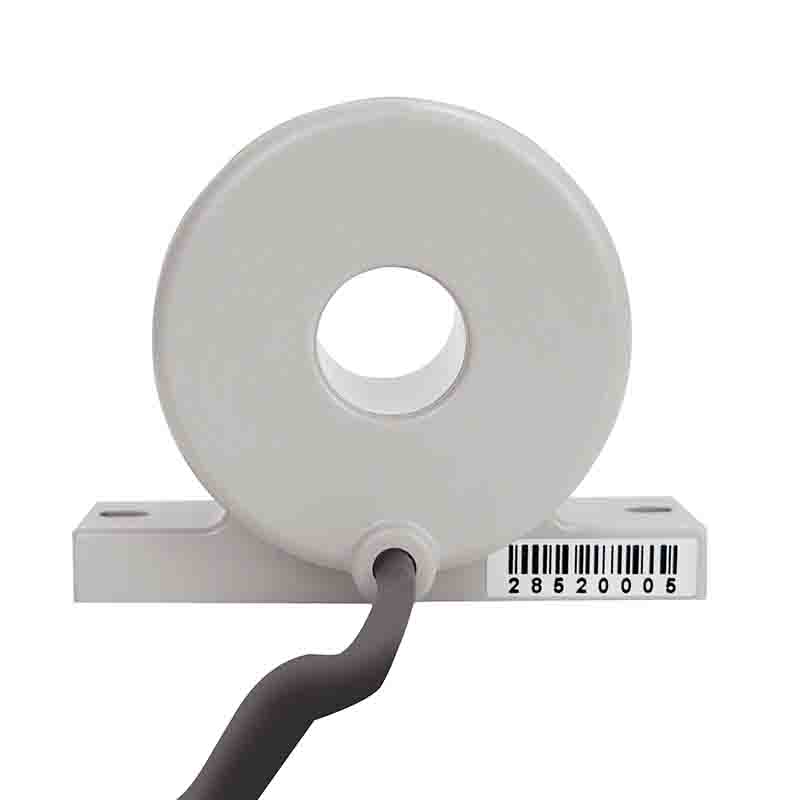

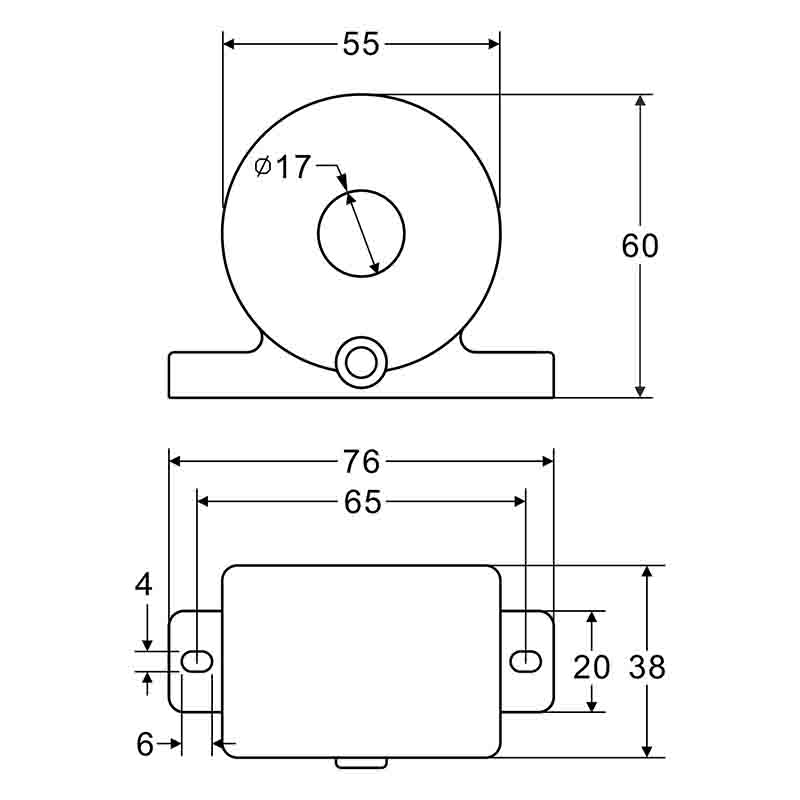

傳感器尺寸 |
76mm×60mm×38mm |
|
傳感器口徑 |
Φ17mm |
|
LCD尺寸 |
47mm×28.5mm |
|
PCB尺寸 |
75mm×54mm×22mm |
|
連 接 線 |
1條，長0.5米(5芯線) |
|
信 號 線 |
1條，長1米(5芯線) |
|
安裝要求 |
傳感器及電路板需要置于其它防護箱內 |
|
單次測量時間 |
約0.5秒 |
|
PCB接口 |
J1：信號輸出、電源輸入接口 J2：傳感器與PCB連接口 |
|
J1標識 |
P+：電源輸入正 R+：信號輸出正 P-：電源輸入地 R-：信號輸出負 GND：信號地，與電源輸入地(P-)短接 |
|
通訊方式 |
RS485通訊方式(支持ModBus協議)或選購4G通訊模塊(UDP字符上報) |
|
常規版本4G |
LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
|
全球版本4G |
LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM B2/B3/B5/B8 |
|
隨機附件 |
傳感器：1件；PCB模塊：1件；連接線：1條；信號線：1條 |
