產品詳情
產品功能
用于測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池等電池的內阻、電壓、溫度以判斷電池健康狀態。
產品特點
1. 采用開爾文交流4線法測量，因此可不受導線電阻或接觸電阻的影響，獲得正確的內阻測量值。
2. 同時顯示電阻、電壓與溫度，測試結果一目了然。
3. 采用交流1kHz測試法，無須中斷電池為其他設備供電。
4. 比較器功能，可設置比較器的內阻閾值與電壓閾值?？筛?jiǎn)單地判定電池的老化。
5. 濾波功能，開啟后測試示數更穩定準確。
6. 配有針型及夾型兩款測試線，適應不同應用場景。
7. 藍牙通信功能，可在移動端查看記錄測試結果。
8. 電腦上傳功能，帶有USB接口，測試數據上傳電腦，便于存儲分析。
比較器功能
伴隨著電池的使用電池逐步老化，電池的內阻也逐步增大，當電池內阻為新電池的1.5～2倍時可判斷電池已老化。在比較器中設置內阻和電壓的閾值，可根據測試值判斷電池的老化狀態。
例如某款電池新品的內阻是0.5mΩ，電壓是12V：
|
參數 |
新電池 |
使用中 |
老化電池 |
|
內阻 |
0.5mΩ |
0.75mΩ 新品的1.5倍 |
1.0mΩ 新品的2倍 |
|
電壓 |
12V |
10.8V 新品的90% |
9.6V 新品的80% |
|
判斷 |
合格 |
警告 |
不合格 |
測量精度
1、 電阻測量精度
|
量程 |
最大顯示 |
分辨率 |
測試精度 |
測量電流 |
|
3 mΩ |
3.100 mΩ |
1 uΩ |
±1.0%rdg±8dgt |
200 mA |
|
30 mΩ |
31.00 mΩ |
10 uΩ |
±0.8%rdg±6dgt |
20 mA |
|
300 mΩ |
310.0 mΩ |
100 uΩ |
2 mA |
|
|
3 Ω |
3.100 Ω |
1 mΩ |
2 mA |
2、 電壓測量精度
|
量程 |
最大顯示 |
分辨率 |
測試精度 |
|
7 V |
±7.100 V |
1 mV |
±0.08%rdg±6dgt |
|
100 V |
±100.00 V |
10 mV |
3、 溫度測量精度
|
量程 |
最大顯示 |
分辨率 |
測試精度 |
|
-10.0℃～60.0℃ |
60.0℃ |
0.1℃ |
±1.0℃ |
技術規格
|
電 源 |
DC 7.4V鋰電池 |
|
顯 示 屏 |
5寸真彩液晶觸摸屏，分辨率480×854 |
|
測量范圍 |
內阻測量：0.000mΩ～3.100 Ω |
|
電壓測量：0.000V～±100.00V |
|
|
溫度測量：-10.0℃～60.0℃ |
|
|
最大輸入電壓 |
DC 100V（+測量端子與-測量端子之間）、不可輸入交流 |
|
測量方式 |
內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA～200mA（不同量程檔位不同測量電流） 溫度測量：NTC溫度傳感器（26℃時為10KΩ） A/D轉換方式：逐次逼近型 顯示更新頻率：5次/每秒 |
|
響應時間 |
200ms |
|
比較器功能 |
有，可設置內阻閾值與電壓閾值 |
|
回避噪音頻率 |
930Hz～1070Hz（自動變頻） |
|
線阻校零功能 |
有 |
|
保持和存儲功能 |
有手動保持與存儲、自動保持與存儲 |
|
存儲數量 |
A～2 總有26組存儲組，每組可存儲1000條。合計26000條。 |
|
測量判定功能 |
可預設定PASS、WARNING、FAIL判定閾值 |
|
電池電壓 |
電池電量5格顯示，電池電壓低時提醒及時充電 |
|
自動關機 |
開機無操作，約15分鐘后自動關機（可在設置中關閉） |
|
USB接口 |
具有USB接口，存儲數據可以上傳電腦，保存打印 |
|
藍牙通訊 |
有 |
|
儀表尺寸 |
263mm×152mm×74mm |
|
儀表質量 |
約2.4kg（含附件） |
|
功 耗 |
300mA MIN / 500mA MAX |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
耐 壓 |
AC 3700V/RMS(電路與外殼之間) |
|
適合安規 |
IEC 61010 |
|

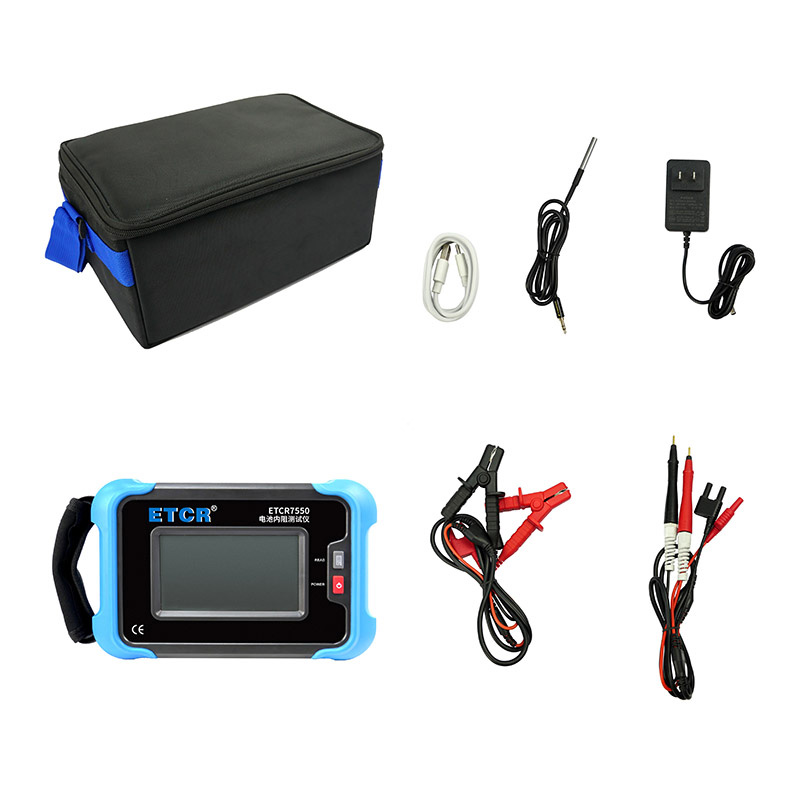

隨機附件 |
儀表1件，針型測試線1套，夾型測試線1套，USB通訊線1條，電源適配器1個，工具包1個 |
