激光測距儀光學專用冷卻水冷機組（MAIPT MC-(W) 系列）產品簡介
郵：zhaoyuanyuan@maipt.ltd
支持非標定制，免費提供技術規格書、方案。
聯系：①⑧①零⑧①②⑨零⑧②
一、產品定位與核心用途
專為激光測距儀光學系統冷卻場景研發設計，核心用于工業級、測繪級等各類激光測距儀的光學鏡頭、激光器、光電探測器等核心部件的精準散熱溫控。通過潔凈水循環為光學部件提供穩定冷源，解決設備長時間運行發熱導致的光學元件熱變形、測量精度漂移、部件壽命縮短等問題。適配實驗室校準測試、戶外工程測繪、工業自動化檢測等多場景下的測距儀冷卻需求，可在 0-40℃環境溫度、50%-80% 相對濕度、±4℃/h 溫差工況下每周 7 天、每天 24 小時連續運行，契合激光測量行業對設備穩定性與測量精度的嚴苛要求，為激光測距儀的精準工作提供核心冷卻保障。
二、核心性能特點
1. 精準控溫技術，適配光學部件需求
控溫范圍覆蓋 5℃~35℃（可定制），溫控精度達 PID±1℃，能精準匹配激光測距儀光學系統的工作溫度（通常需穩定在 20℃±1℃），避免溫度波動引發的光路偏移或探測信號失真。采用 PC PID 控制方式與臺灣邦普 Gw53 系列溫度數顯微電腦控制器，搭配輕觸式數碼管顯示器，設定溫度與實際溫度分別清晰顯示，操作便捷且調控響應迅速，可快速補償光學部件運行產生的微小熱量變化，確保溫控穩定性。
2. 高效制冷與循環系統，保障散熱效率
- 強力制冷輸出：制冷量達 9.9~192kW（出水溫度 10℃、冷凝溫度 50℃），可按需適配不同功率的激光測距儀：小型便攜式測距儀適配低制冷量機型，大型工業級測距儀則匹配高制冷量機組。制冷核心采用美國艾默生全封閉渦旋式壓縮機，Y 型啟動方式平穩無沖擊，搭配丹麥丹佛斯熱力膨脹閥或毛細管節流裝置，制冷效率高且運行穩定，能快速帶走光學部件積聚的熱量。冷凝器采用殼管式高效紫銅材質，換熱性能優異，進一步提升制冷響應速度。
- 潔凈穩定循環：配備邁浦特定制離心式清水泵，可根據測距儀冷卻接口需求匹配適配揚程與流量參數，確保冷卻水輸送穩定。蒸發器可選板換釬焊式、殼管式、盤管式等類型，能靈活適配不同測距儀的安裝空間與散熱需求。主管路系統為碳鋼材質，經無縫氬弧焊接工藝處理，密封性強；搭配 SUS304 不銹鋼水箱，確保循環水質潔凈無雜質，避免污染光學部件的精密表面。
3. 多重安全保護，規避光學設備風險

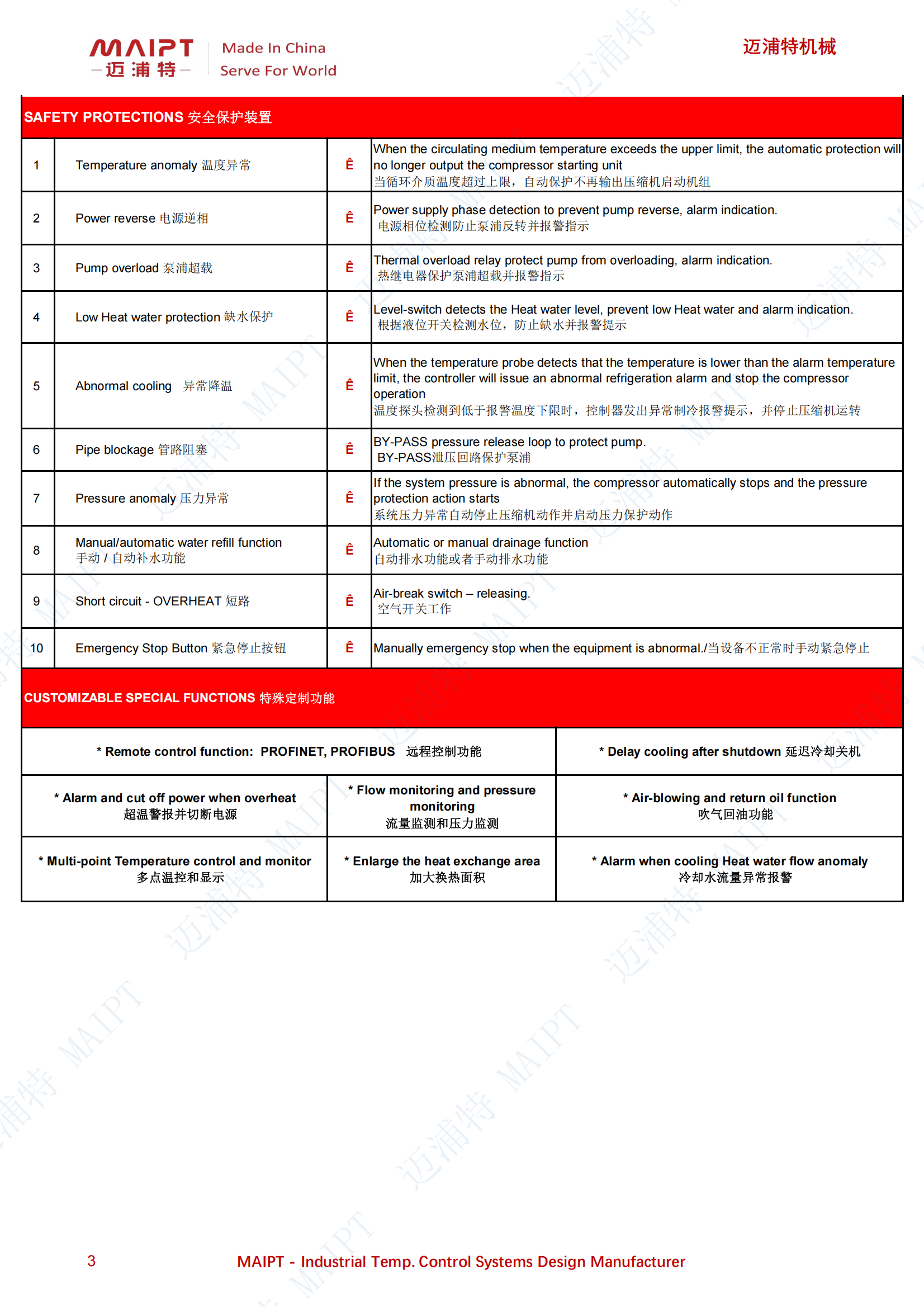

具備 10 重全面安全保護裝置，多維度保障設備運行、操作人員及貴重光學部件安全：循環介質溫度超上限時自動切斷壓縮機啟動單元，低于報警下限則發出警報并停機，防止光學部件因過冷或過熱受損。液位開關實時檢測水位，防止缺水導致循環中斷，避免光學系統因無冷卻而迅速升溫；電源相位檢測（瑞士 CARLO DPA51CM44 逆相保護器）防止泵浦反轉，法國施耐德 LR 系列熱繼電器保護泵浦超載，確保循環系統穩定。管路阻塞時通過 BY-PASS 泄壓回路保護泵浦，系統壓力異常自動停止壓縮機并啟動壓力保護；還配備空氣開關防短路、緊急停止按鈕及手動 / 自動補水功能，可快速切斷風險源。
4. 定制化適配與優質組件配置
支持冷媒介進、出口管徑根據激光測距儀的冷卻接口規格定制，無需對測距儀或測試平臺進行大規模改造。核心組件選用行業優質品牌：壓縮機采用美國艾默生產品，熱力膨脹閥選用丹麥丹佛斯，接觸器與熱繼電器采用德國西門子或法國施耐德系列，確保設備長期穩定運行。同時可定制遠程控制（PROFINET、PROFIBUS 協議）、流量與壓力監測、加大換熱面積等特殊功能，適配不同場景下的智能化運維與高效冷卻需求。
三、關鍵技術參數（典型機型）
| 參數類別 | 具體參數 |
|---|---|
| 電源規格 | 3N-380V-50Hz（可定制） |
| 總電功率 | 2.7~46.8kW |
| 總電流 | 9~165A |
| 循環介質 | 潔凈清水（無懸浮物，適配光學部件冷卻需求） |
| 控溫范圍 | 5℃~35℃ |
| 控溫精度 | PID±1℃ |
| 控溫方式 | PC PID 控制，輕觸式數碼管顯示器（臺灣邦普 Gw53 系列） |
| 制冷量 | 9.9~192kW（出水溫度 10℃，冷凝溫度 50℃） |
| 壓縮機 | 全封閉渦旋式，Y 型啟動方式，品牌為美國艾默生 |
| 節流裝置 | 熱力膨脹閥（丹麥丹佛斯）或毛細管 |
| 蒸發器 | 板換釬焊式、殼管式、盤管式（可選，適配不同散熱需求） |
| 冷凝器 | 殼管式高效紫銅冷凝器 |
| 水泵 | 邁浦特定制離心式清水泵，參數可按需匹配 |
| 水箱材質 / 容積 | SUS304 不銹鋼，容積可定制 |
| 進出口管徑 | 冷媒介進 / 出口可按激光測距儀接口需求定制 |
| 安全保護 | 溫度異常保護、電源逆相報警、泵浦超載保護、缺水保護等 10 重保護 |
| 工作環境 | 溫度 0-40℃，相對濕度 50%-80%，溫差 ±4℃/h，無腐蝕性氣體、無大量粉塵 |
四、安裝與環境適配要求

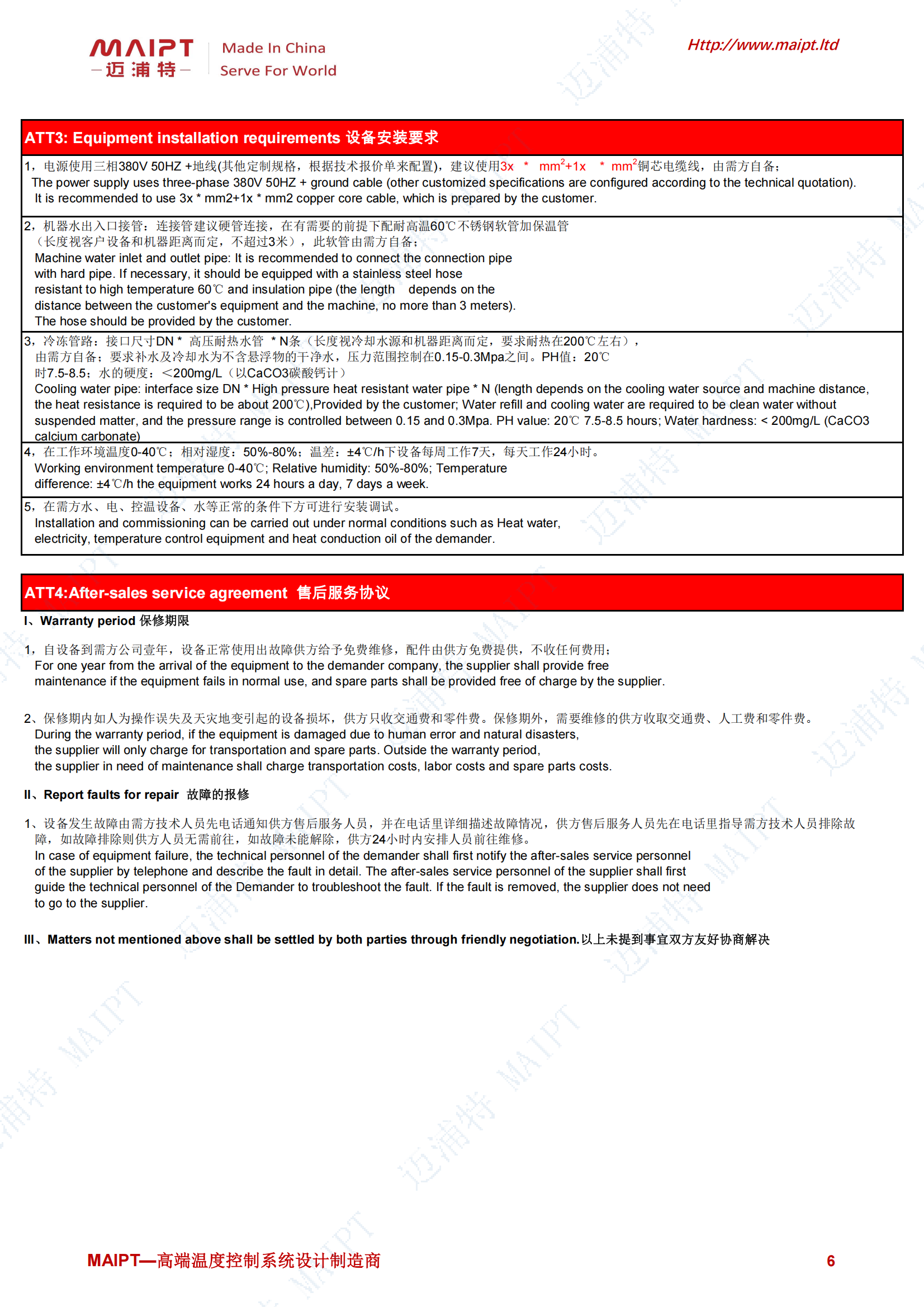

1. 安裝規范
- 電源配置：需使用三相 380V 50Hz + 地線，建議采用 3xmm2+1xmm2 銅芯電纜線（由需方自備），電纜規格根據設備總功率匹配（如總功率≤10kW 選 3x4mm2+1x2.5mm2，總功率＞40kW 選 3x16mm2+1x10mm2），確保電源輸出穩定，避免電壓波動影響控溫精度。
- 管路連接：機器水出入口建議采用硬管連接，需靈活布置時可配耐高溫 60℃不銹鋼軟管（長度不超過 3 米，由需方自備）并加保溫管，減少冷量損耗；冷凍管路需選用高壓耐熱水管，補水及冷卻水應為不含懸浮物的干凈水，壓力控制在 0.15-0.3MPa，PH 值（20℃）7.5-8.5，硬度＜200mg/L（以 CaCO?計），防止管路結垢或雜質污染影響光學部件冷卻。管路連接前需用壓縮空氣徹底吹掃內壁，避免雜質殘留。
- 調試條件：安裝后需在水、電供應正常，與激光測距儀冷卻接口連接完成后進行調試，先空載試運行確認控溫性能、循環系統及安全保護功能正常，再帶載調試（模擬測距儀工作負載），驗證冷卻溫度波動≤±1℃后方可投入使用。
2. 環境適配
設備機架采用碳鋼材質（板厚 2mm，噴塑處理），防腐蝕、易清潔，能耐受實驗室、戶外工程車艙等多種場景的常見環境，無需特殊場地改造即可安裝。設備運行噪音低、振動小，不會對激光測距儀的精密光學測量產生干擾，可適配 0-40℃溫度、50%-80% 濕度的常規工作環境，若部署于高溫或高濕區域，可加裝強制通風裝置，確保設備長期穩定運行，契合激光測距儀的多場景使用需求。

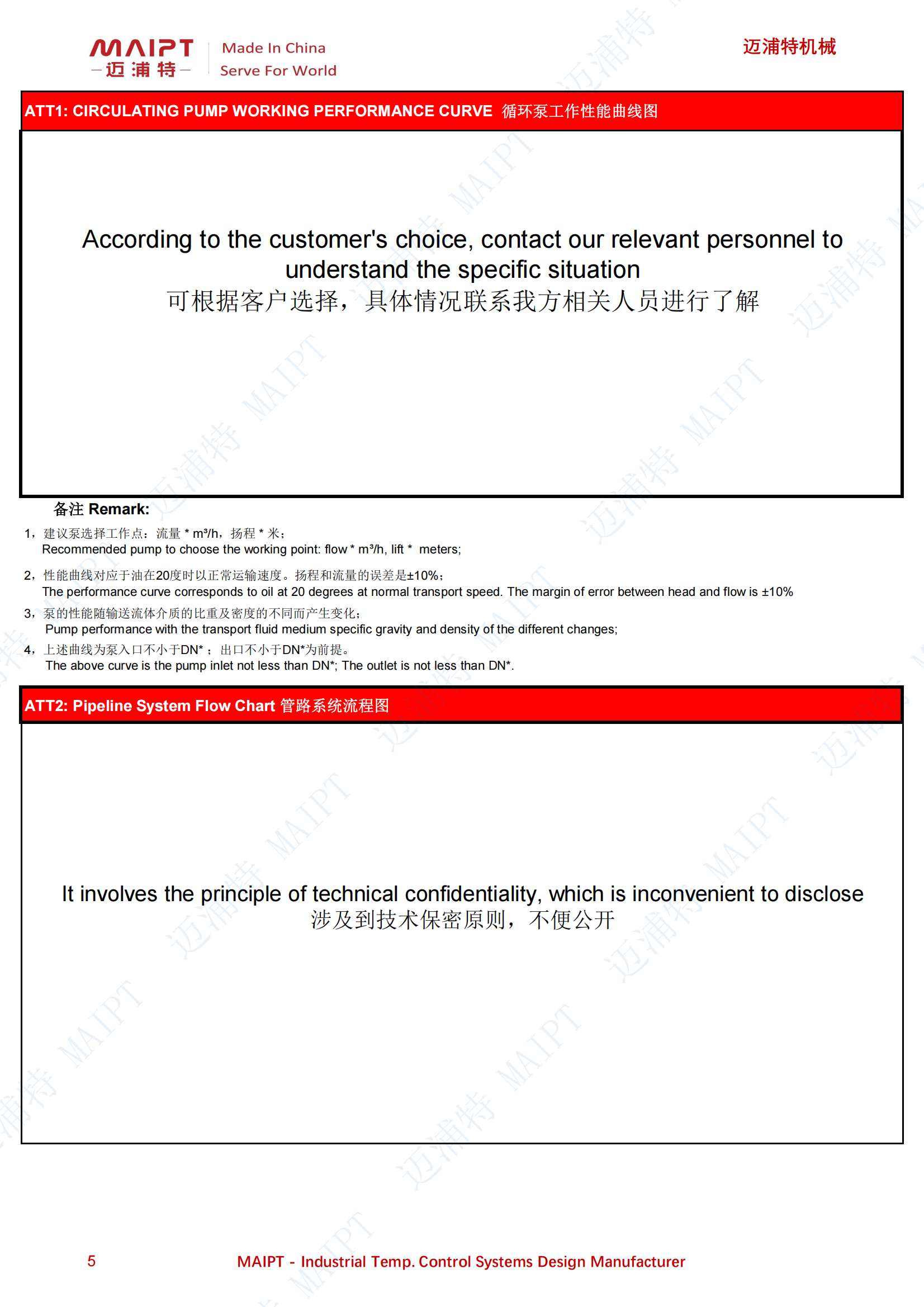

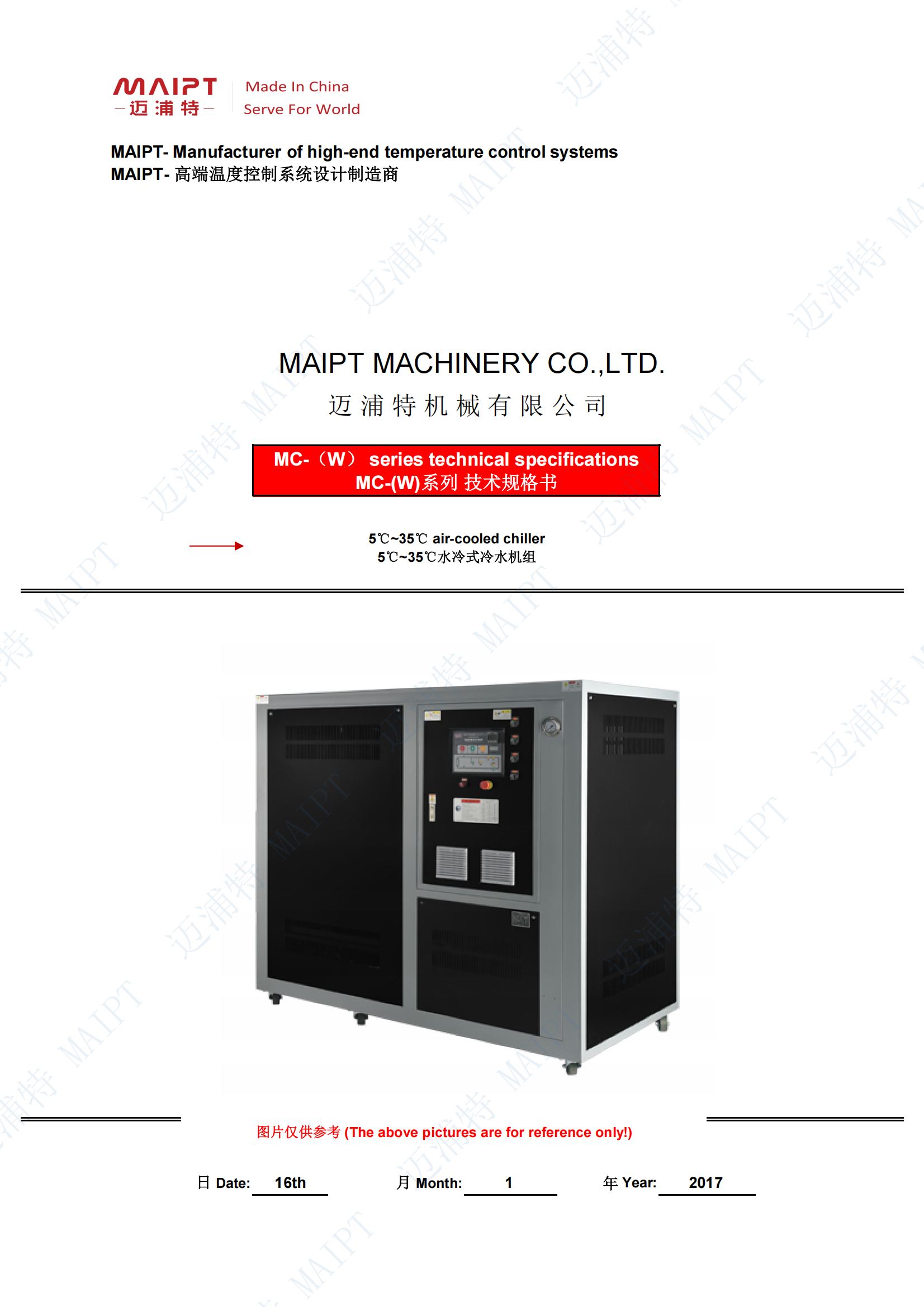

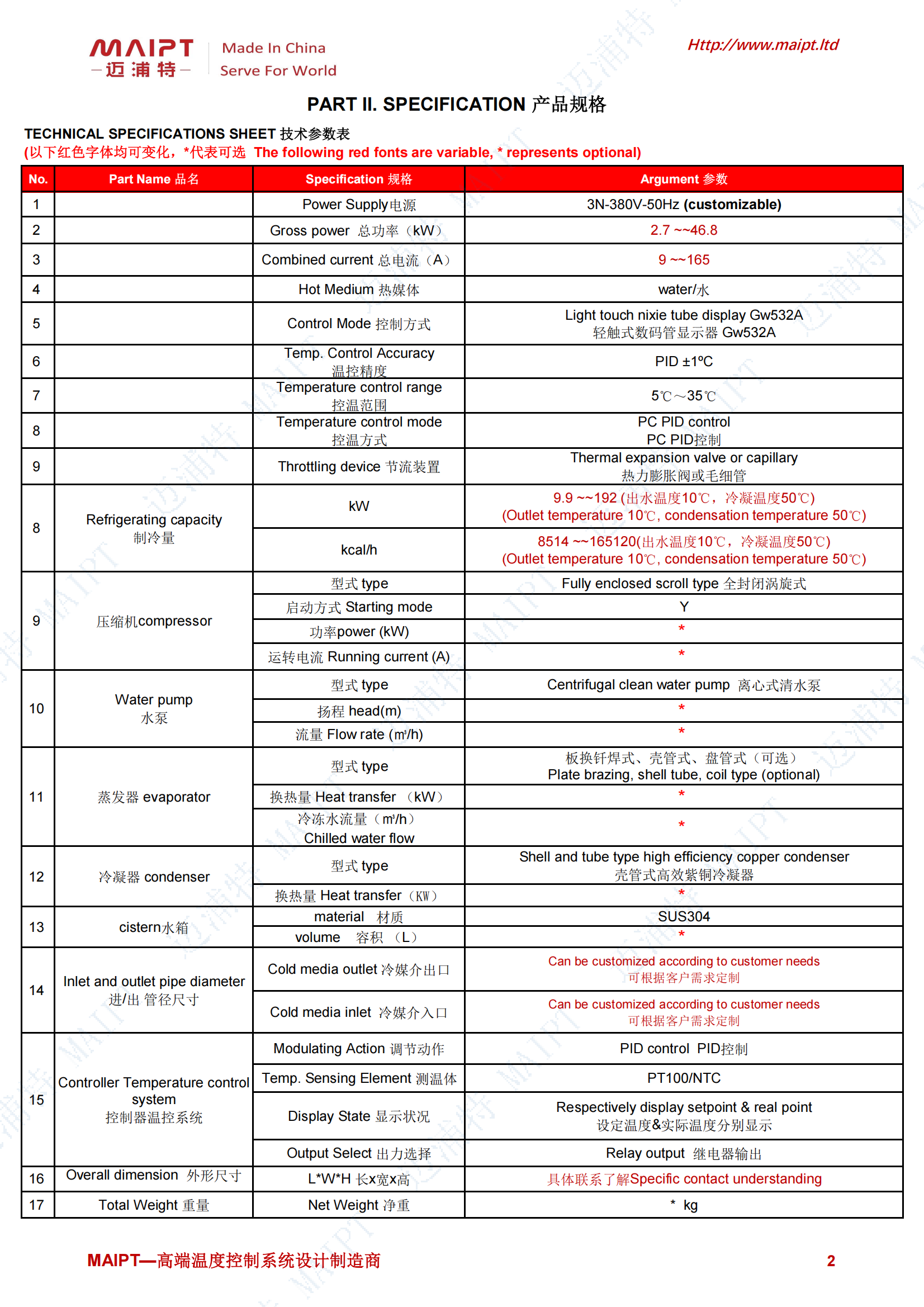

激光測距儀光學專用冷卻水冷機組（MAIPT MC-(W) 系列）技術規格書示例
