產品詳情
產品功能
110kV以下交流電流在線測量（600V以上使用絕緣桿操作）。
產品特點
1. 獨特的U形開口結構，實現了無阻礙測量，現場測量特別方便。
2. 適合大電流測試，量程：0.00A～9999A
3. 采用無線傳輸方式，傳輸距離100m。
4. 數據保持功能，數據存儲功能。
技術規格
|
功 能 |
高壓交流電流測量，低壓交流電流、在線交流電流監測 |
|
電 源 |
DC6V，7號堿性干電池（LR03 1.5V×4） |
|
測試方式 |
非接觸U型CT |
|
傳輸方式 |
433MHz無線傳送，傳輸距離約100米 |
|
顯示模式 |
4位LCD顯示，背光功能，適合昏暗場所 |
|
LCD尺寸 |
47mm×28.5mm |
|
儀表尺寸 |
檢測儀：寬107mm×高252mm×厚31mm；接收器：寬78mm×高165mm×厚42mm |
|
鉗口尺寸 |
φ68mm |
|
絕緣桿尺寸 |
約4300mm |
|
采樣速率 |
2次/秒 |
|
測量范圍 |
0.00A～9999A(50/60Hz自動) |
|
分 辨 力 |
0.01A |
|
換 檔 |
0.00A～9999A全自動換檔 |
|
測試精度 |
±2%rdg±5dgt(導線處于靠近U形鉗口底端中心位置，23℃±2℃) |
|
位置誤差 |
被測導線應盡量處于靠近U形鉗口底端中心位置 |
|
數據存儲 |
99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿 |
|
線路電壓 |
110kV以下測試，帶絕緣桿操作（可定制500kV以下測試） |
|
數據保持 |
通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消 |
|
數據查閱 |
“MR”符號指示，能上下翻閱所存數據 |
|
溢出顯示 |
超量程溢出功能：“OL A”符號顯示 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“no- -”符號 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于4.8V±0.2V時，接收器顯示電池電壓低符號“ |
|
儀表質量 |
約4.23kg(含絕緣桿和電池) |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
干 擾 |
盡量避免315MHz、433MHz同頻信號干擾 |
|
絕緣強度 |
AC 220kV/rms(伸縮絕緣桿完全拉開，兩端之間) |
|

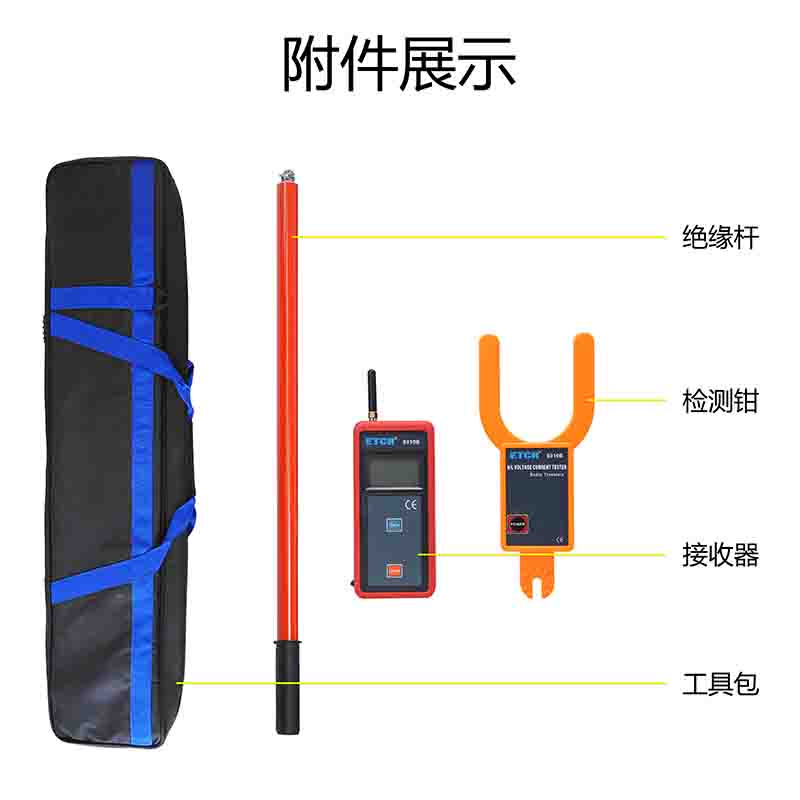

隨機附件 |
鉗表：1件；接收器：1件；伸縮絕緣桿：1個；LR03電池：8節；工具包：1件 |
